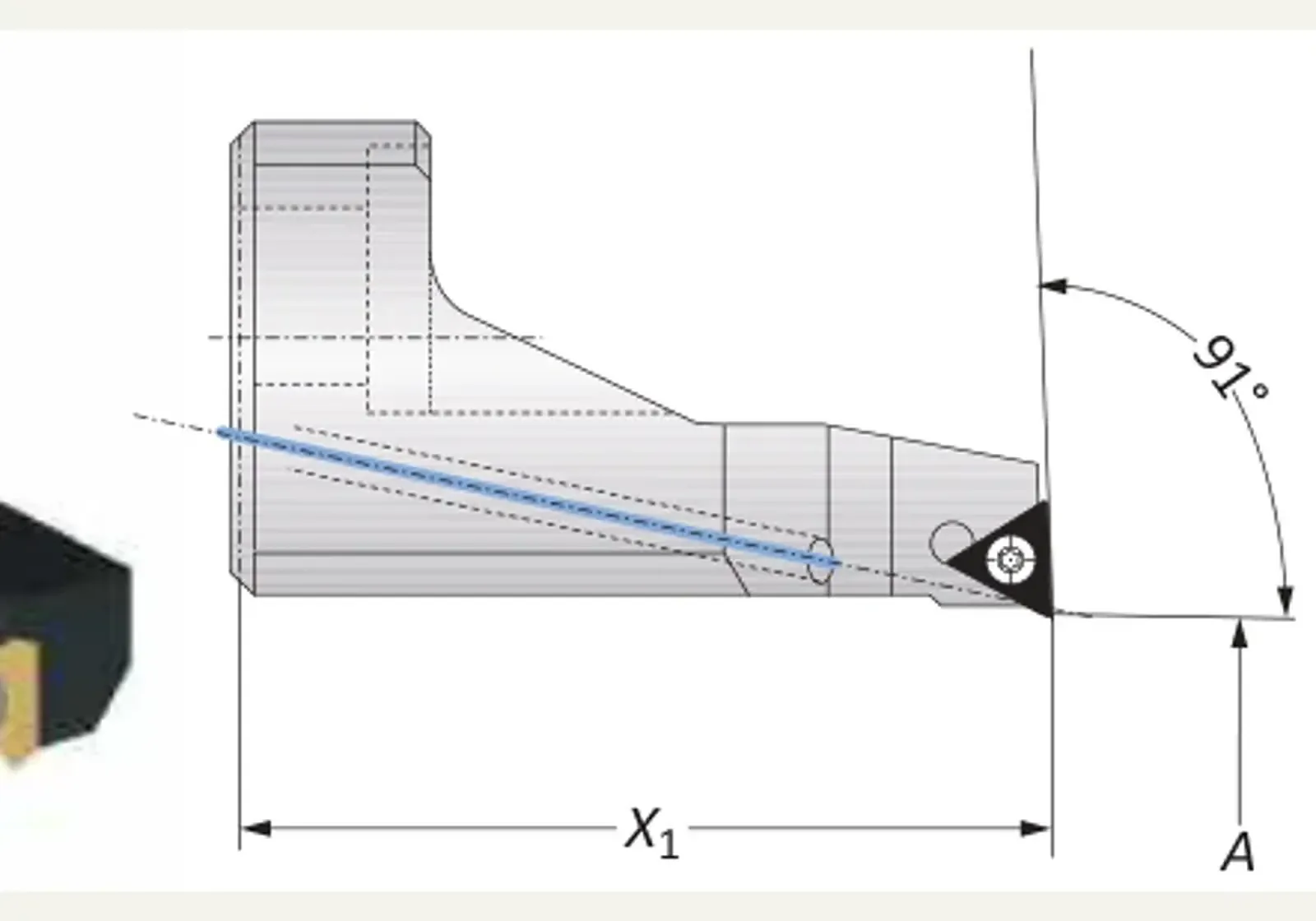

Обозначения на эскизе
- DMAX
- 91°
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты для наружного точения · 502183
Зубчатые кассеты для наружного точения · 502183. DMAX — 91°.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от141 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Зубчатые кассеты для наружного точения · 502183 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
DMAX — 91°; X1 — 37.75 мм; Масса — 0.16 кг; Противовес X1 — 37.75 кг; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502183, вылет X1 37.75 мм, масса 0.16 кг.
Размеры этой позиции
- X1
- 37.75 мм
- Масса
- 0.16 кг
- Противовес X1
- 37.75 кг
Краткие факты
- Артикул
- 502183
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от141 300 ₽(НДС 22% включён)
