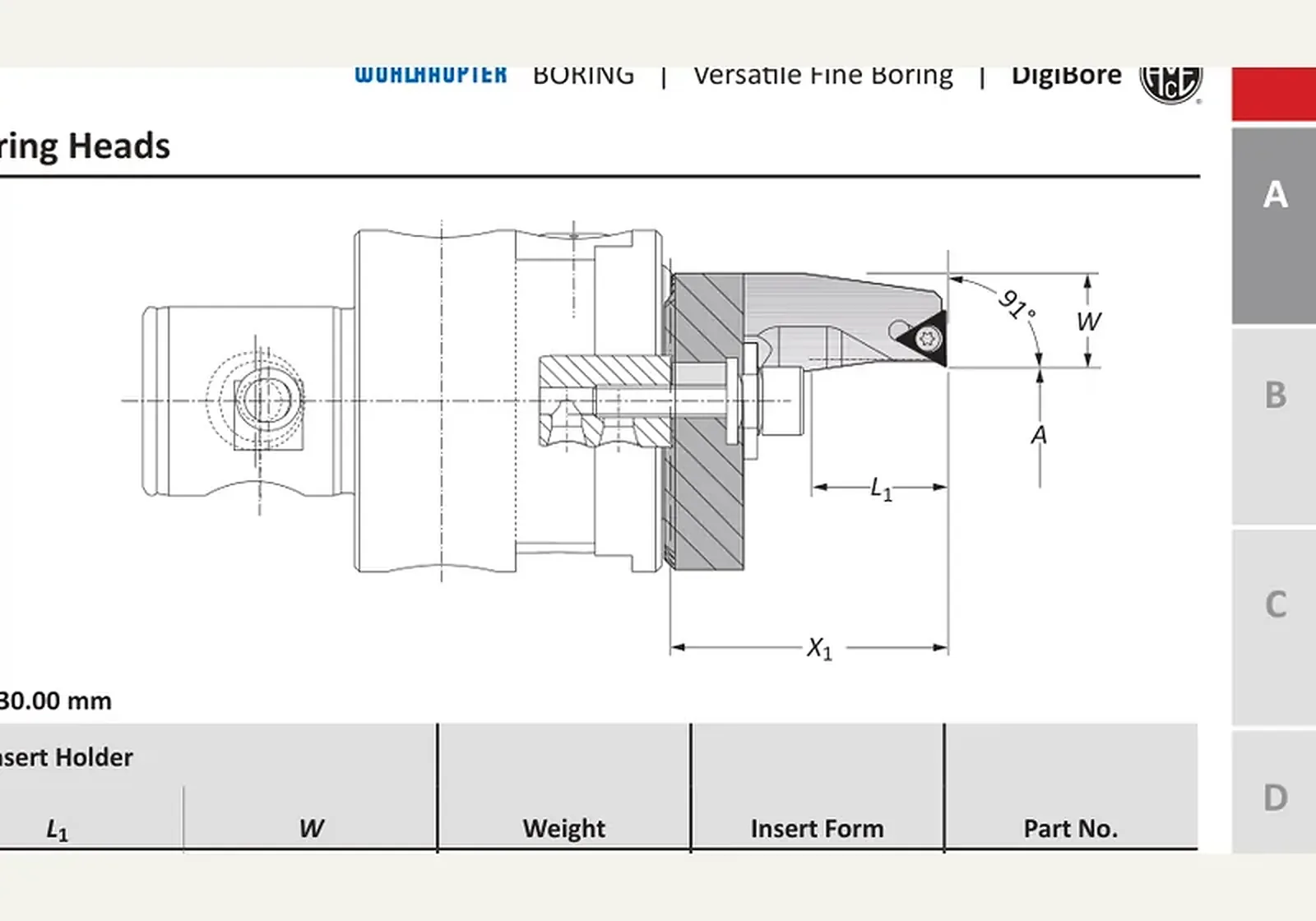

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Державки пластин для наружного точения для расточных головок Ø 4–30 · 502080
Державки пластин для наружного точения для расточных головок Ø 4–30 · 502080. Тип — A.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от33 900 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Державки пластин для наружного точения для расточных головок Ø 4–30 · 502080 — узел линейки DigiBore.
Принцип работы и конструкция
DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Тип — A; Диапазон растачивания — 4.00 - 30.00 мм; Сервисный ключ — s5; Шестигранный размер — s5; винт с цилиндрической головкой — 070153; Шайба — 315155.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502080, диапазон растачивания 4.00 - 30.00 мм, размер ключа s5.
Размеры этой позиции
- Тип
- A
- Диапазон растачивания
- 4.00 - 30.00 мм
- Сервисный ключ
- s5
- Шестигранный размер
- s5
- винт с цилиндрической головкой
- 070153
- Шайба
- 315155
- прижим
- 502180
- Стопорная шайба
- 215254
Краткие факты
- Артикул
- 502080
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от33 900 ₽(НДС 22% включён)
Раздел каталога: Зажимные детали для державок пластин для наружного точения
