Обозначения на эскизе

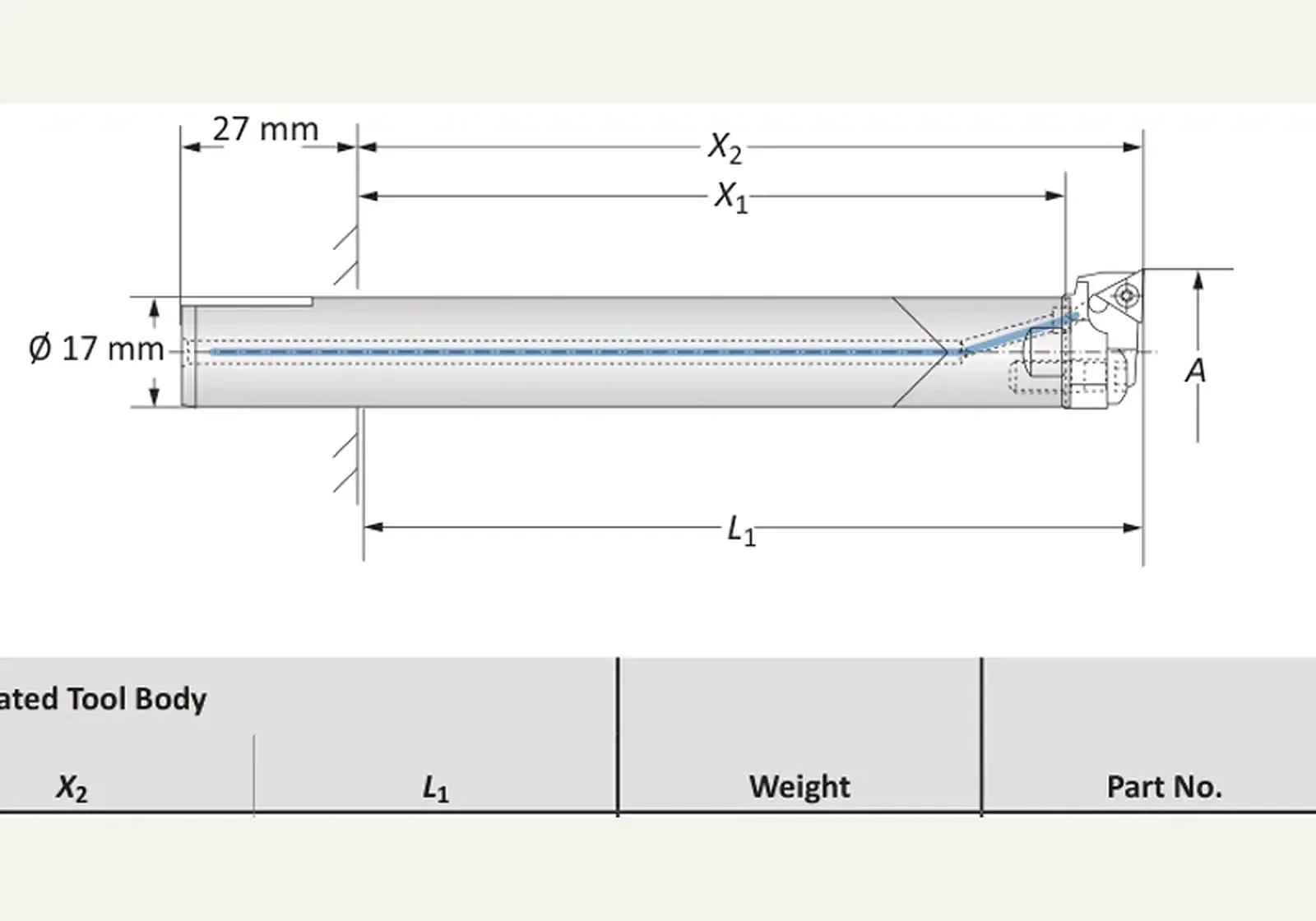

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Корпуса с зубчатой кассетой / Державки пластин · 502062
Корпуса с зубчатой кассетой / Державки пластин · 502062. X 1 — 27 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от742 000 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Корпуса с зубчатой кассетой / Державки пластин · 502062 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
X 1 — 27 мм; X 2 — Ø 17 мм; L 1 — Ø 25 мм; A — 20.00 - 32.00 мм; X1 — 108.00 мм; X2 — 120.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 502062, вылет X1 108.00 мм, A 20.00 - 32.00 мм.
Технические данные
- X 1
- 27 мм
- X 2
- Ø 17 мм
- L 1
- Ø 25 мм
Размеры этой позиции
- A
- 20.00 - 32.00 мм
- X1
- 108.00 мм
- X2
- 120.00 мм
- L1
- 117.00 мм
- Масса
- 0.40 кг
Краткие факты
- Артикул
- 502062
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от742 000 ₽(НДС 22% включён)
Раздел каталога: Форма 101
