Универсальное чистовое растачивание · Digi Bore · 501157

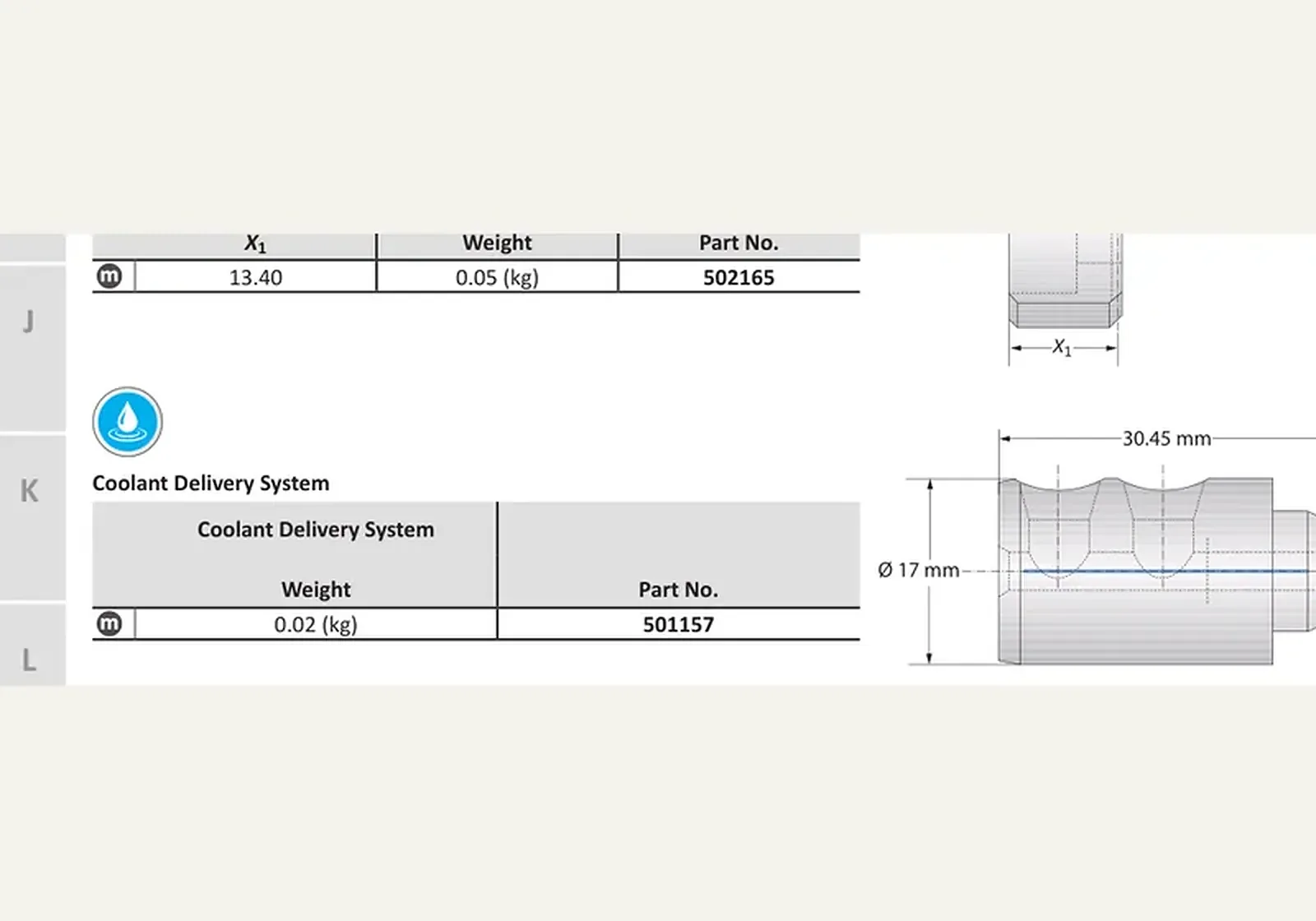

Чертёж: Зубчатые кассеты / Державки пластин 68.00-96.00 96.00-124.00 124.00-152.00
Нажмите, чтобы увеличить
Система подачи СОЖ
Digi Bore
Digi Bore

Обозначения на эскизе

Буквы на эскизе совпадают с обозначениями в таблице размеров.

Зубчатые кассеты / Державки пластин 68.00-96.00 96.00-124.00 124.00-152.00 · 501157

Зубчатые кассеты / Державки пластин 68.00-96.00 96.00-124.00 124.00-152.00 · 501157. Форма 20 — 16.50 мм.

Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».

от26 700 ₽(НДС 22% включён)

Оформить заказ Получить консультацию

Wohlhaupter · Универсальное чистовое растачивание · Digi Bore

Назначение

Зубчатые кассеты / Державки пластин 68.00-96.00 96.00-124.00 124.00-152.00 · 501157 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.

Принцип работы и конструкция

Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.

Технические параметры

Форма 20 — 16.50 мм; Форма 101 — 92°; Расточная головка — 501001; Диапазон растачивания — 68.00 - 96.00 96.00 - 124.00 124.00 - 152.00 мм; Зубчатые кассеты — 501054 501055 501056; Державка пластины — 502064.

Соответствие стандартам

Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.

Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.

Применение и подбор

В запросе указывают артикул 501157, диапазон растачивания 68.00 - 96.00 96.00 - 124.00 124.00 - 152.00 мм, размер ключа s4, T8.

Технические данные

Форма 20
16.50 мм
Форма 101
92°

Размеры этой позиции

Расточная головка
501001
Диапазон растачивания
68.00 - 96.00 96.00 - 124.00 124.00 - 152.00 мм
Зубчатые кассеты
501054 501055 501056
Державка пластины
502064
Противовес
502165 кг
Подача СОЖ
501157
Сервисный ключ
115576 (s4) 115590 (T8)

Краткие факты

Артикул
501157
Бренд
Wohlhaupter
Раздел
Универсальное чистовое растачивание

Примечания

от26 700 ₽(НДС 22% включён)

Раздел каталога: Зубчатые кассеты Alu-Line
