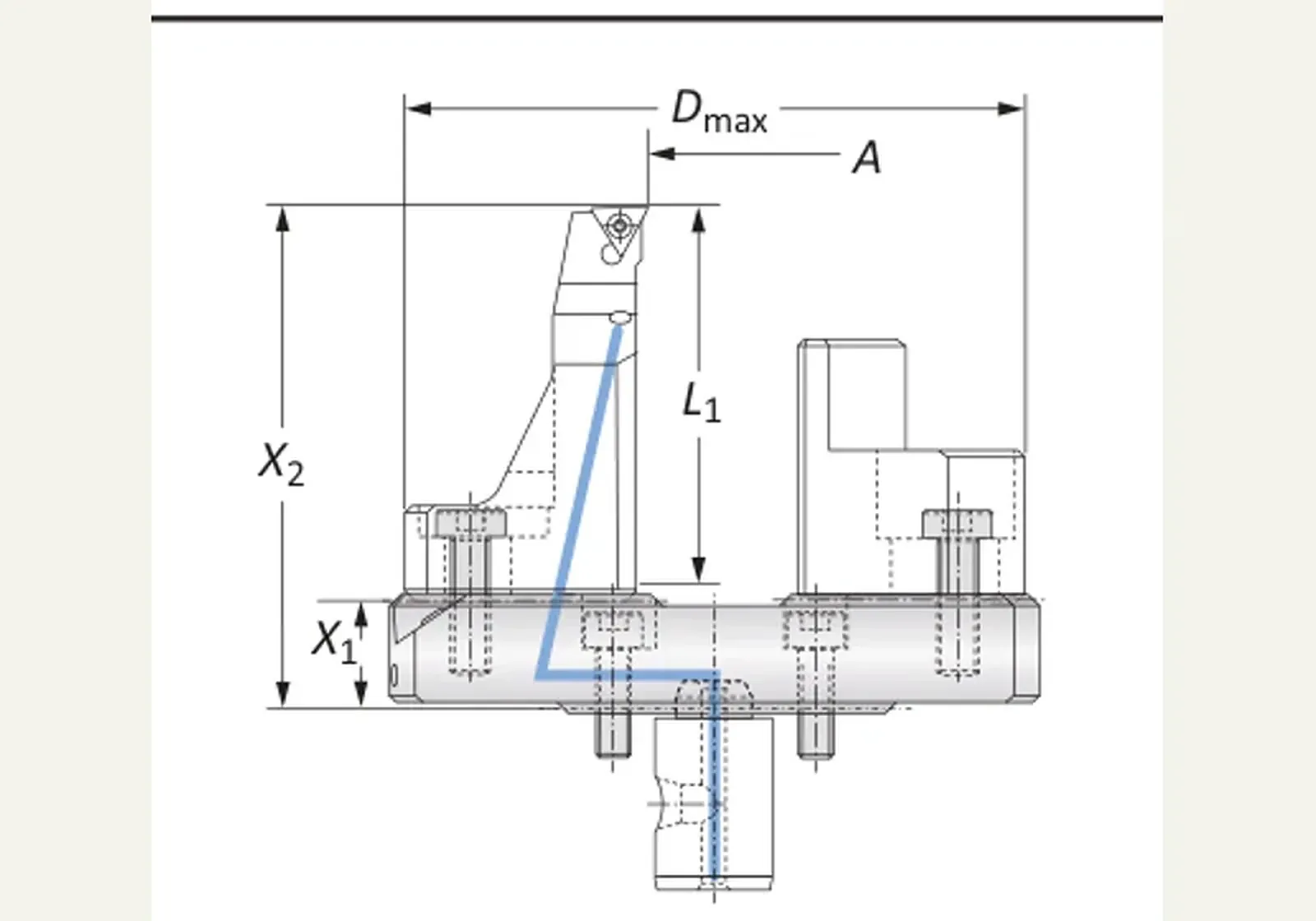

Обозначения на эскизе
- DMAX
- 101.00 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты для наружного точения Ø 2–30 · 501064
Зубчатые кассеты для наружного точения Ø 2–30 · 501064. DMAX — 101.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от345 200 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Зубчатые кассеты для наружного точения Ø 2–30 · 501064 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
DMAX — 101.00 мм; Диапазон наружного точения — 2.00 - 30.00 мм; L1 — 55.00 мм; Наибольший диаметр D, мм — 101.00; Зубчатая кассета — 73.00; Масса — 0.35 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501064, диапазон растачивания 2.00 - 30.00 мм, вылет X1 73.00 мм, A 2.00 - 30.00 мм.
Размеры этой позиции
- Диапазон наружного точения
- 2.00 - 30.00 мм
- L1
- 55.00 мм
- Наибольший диаметр D, мм
- 101.00 мм
- Зубчатая кассета
- 73.00
- Масса
- 0.35 кг
- Диапазон растачивания
- 2.00 - 30.00 мм
- Размер 1 зубчатой кассеты на эскизе, мм
- 16.00 мм
- Размер 2 зубчатой кассеты на эскизе, мм
- 73.00 мм
- A
- 2.00 - 30.00 мм
- X1
- 73.00 мм
- X2
- 16.00 мм
Краткие факты
- Артикул
- 501064
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
