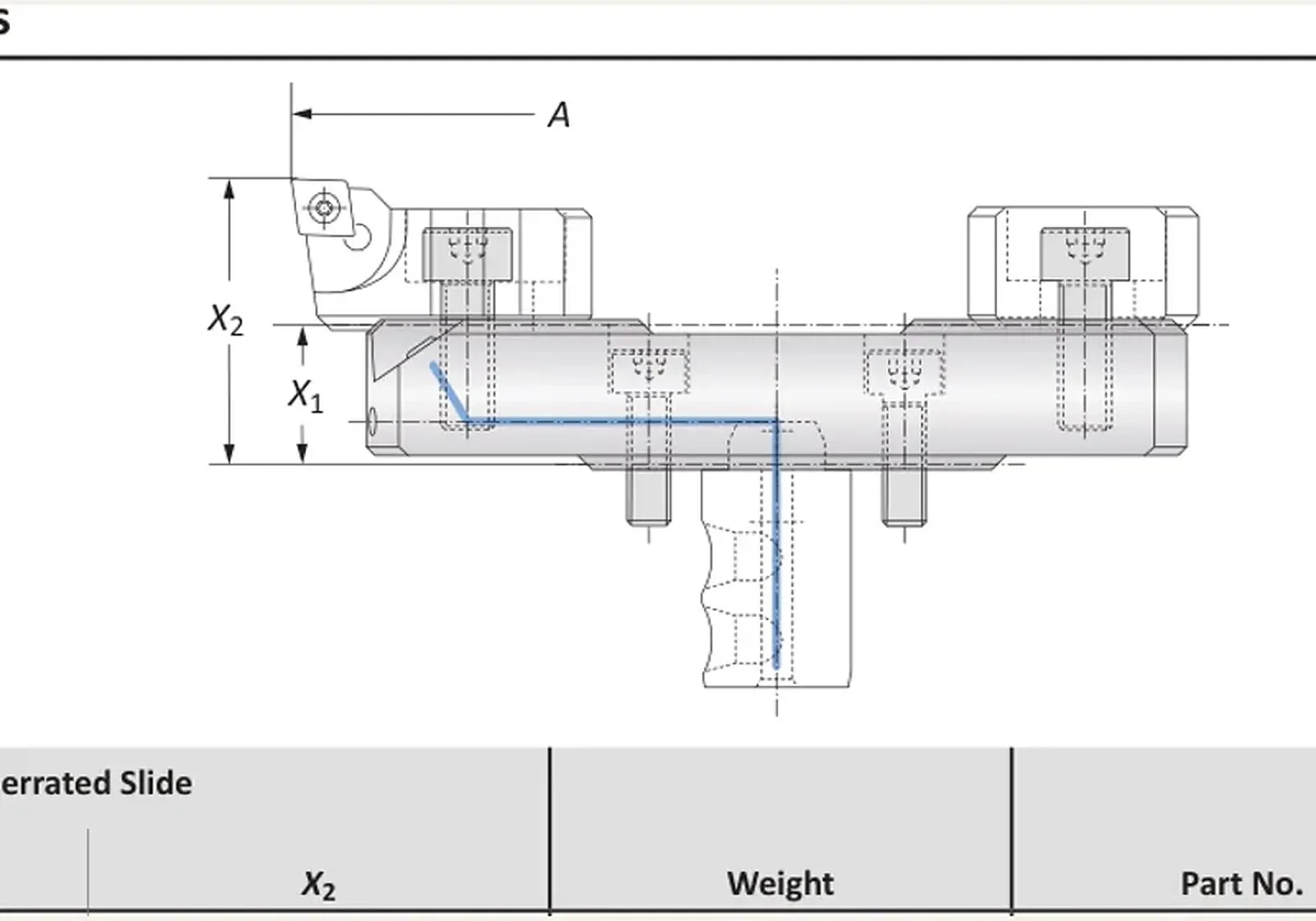

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты / Державки пластин Ø 180–208 · 501059
Зубчатые кассеты / Державки пластин Ø 180–208 · 501059. Форма 20 — 16.50 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от295 900 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Зубчатые кассеты / Державки пластин Ø 180–208 · 501059 — кассета чистового растачивания; устанавливается в посадочное гнездо корпуса.
Принцип работы и конструкция
Кассета устанавливается в посадочное гнездо корпуса или на зубчатое поле. Конус шпинделя — на мастер-хвостовике сборки.
Технические параметры
Форма 20 — 16.50 мм; Форма 101 — 92°; X2 — 38.50 мм; Диапазон растачивания — 180.00 - 208.00 мм; 1 — 22.00; Масса — 0.30 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501059, диапазон растачивания 180.00 - 208.00 мм, вылет X1 22.00 мм, размер ключа s4, T8, A 180.00 - 208.00 мм.
Технические данные
- Форма 20
- 16.50 мм
- Форма 101
- 92°
Размеры этой позиции
- X2
- 38.50 мм
- Диапазон растачивания
- 180.00 - 208.00 мм
- Размер 1 зубчатой кассеты на эскизе, мм
- 22.00 мм
- Масса
- 0.30 кг
- A
- 180.00 - 208.00 мм
- X1
- 22.00 мм
- Расточная головка
- 501001
- Зубчатые кассеты
- 501055 501056 501058 501059
- Державка пластины
- 502064
- Противовес
- 502165 кг
- Подача СОЖ
- 501157
- Сервисный ключ
- 115576 (s4) 115590 (T8)
Краткие факты
- Артикул
- 501059
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от295 900 ₽(НДС 22% включён)
Раздел каталога: Зубчатые кассеты Alu-Line
