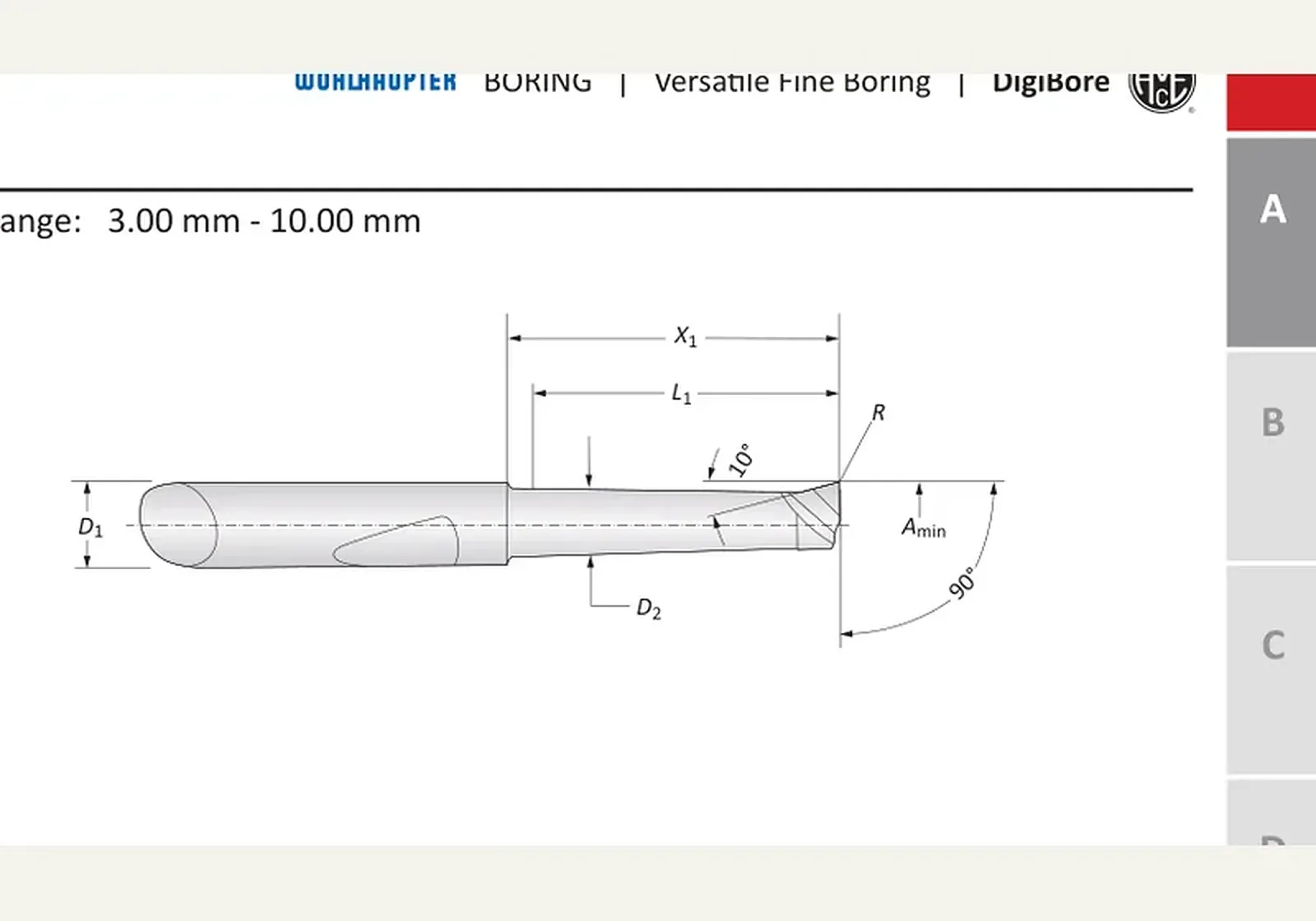

Обозначения на эскизе
- D1
- Ø 30 мм
- D2
- Ø 30 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные оправки · 501050
Расточные оправки · 501050. D1 — Ø 30 мм.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от226 400 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Расточные оправки · 501050 — расточная оправка DigiBore. Указание 10×D относится только к модулю NOVITECH, не к этой оправке.
Принцип работы и конструкция
Оправка задаёт вылет режущей кромки чистовой головки. 10×D относится только к модулю NOVITECH, если иное не указано в таблице этой позиции.
Технические параметры
D1 — Ø 30 мм; D2 — Ø 30 мм; Наименьший диаметр расточки A, мм — 3.00 - 8.00; X1 — 22.50 мм; L1 — 14.00 мм; D3 — 6.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501050, вылет X1 22.50 мм, масса 0.04 кг.
Размеры этой позиции
- Наименьший диаметр расточки A, мм
- 3.00 - 8.00 мм
- X1
- 22.50 мм
- L1
- 14.00 мм
- D3
- 6.00 мм
- D5
- 20.00 мм
- Масса
- 0.04 кг
Краткие факты
- Артикул
- 501050
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
от226 400 ₽(НДС 22% включён)
Раздел каталога: Мини-расточные оправки
