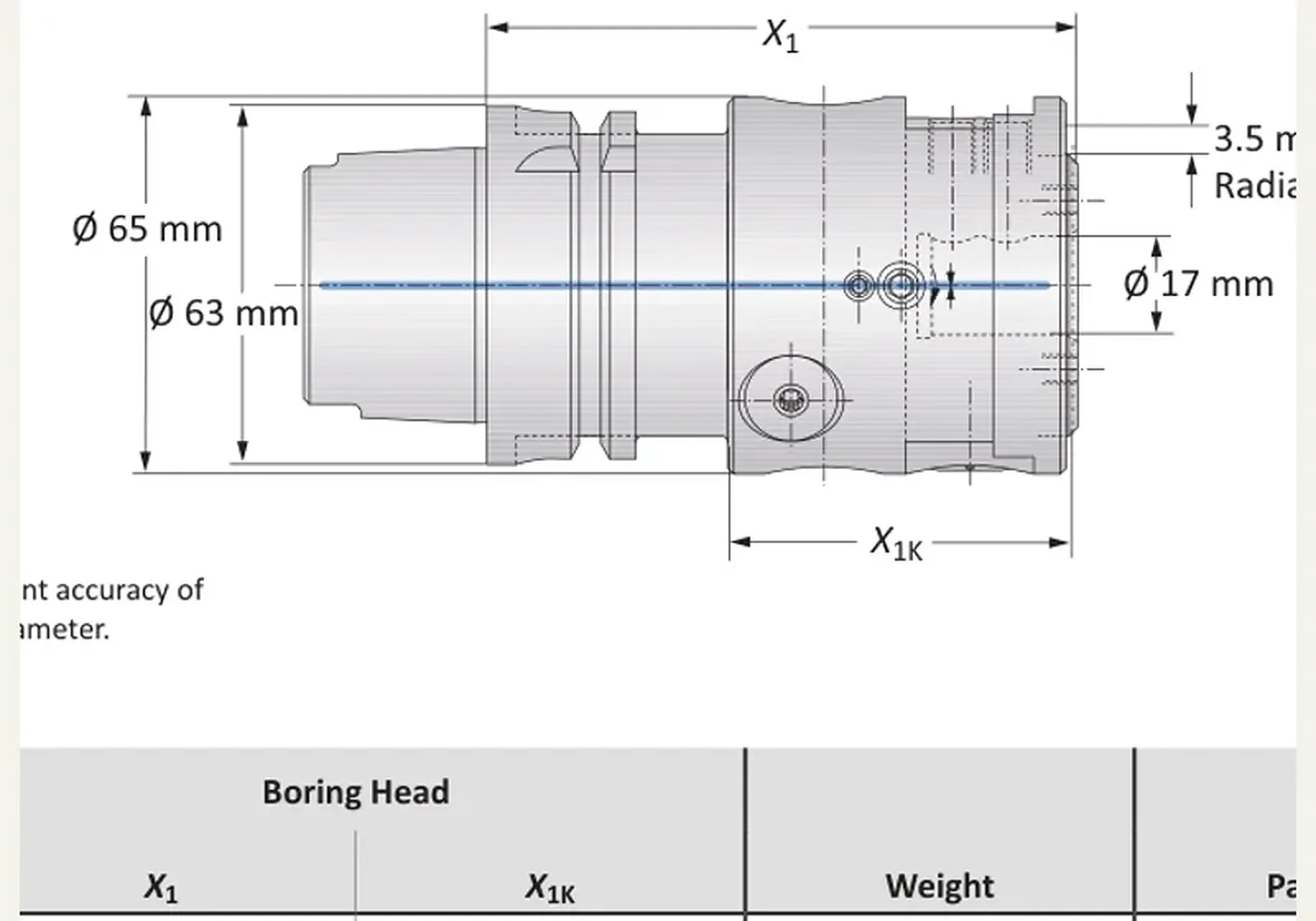

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки Ø 3–208 · 501019
Расточные головки Ø 3–208 · 501019. 3,5 мм Мелкий Радиальный ход — —.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от2 165 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Расточные головки Ø 3–208 · 501019 — чистовая расточная головка DigiBore.
Принцип работы и конструкция
DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
3,5 мм Мелкий Радиальный ход — —; X1 — 102.00 мм; X1K — 59.50 мм; Соединение — PSC 63 (полигональный хвостовик); Диапазон растачивания — 3.00 - 208.00 мм; Масса — 2.10 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501019, диапазон растачивания 3.00 - 208.00 мм, вылет X1 102.00 мм.
Технические данные
- 3,5 мм Мелкий Радиальный ход
- —
Размеры этой позиции
- X1
- 102.00 мм
- X1K
- 59.50 мм
- Соединение
- PSC 63 (полигональный хвостовик)
- Диапазон растачивания
- 3.00 - 208.00 мм
- Масса
- 2.10 кг
Краткие факты
- Артикул
- 501019
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от2 165 300 ₽(НДС 22% включён)
Раздел каталога: Цифровые головки DigiBore
