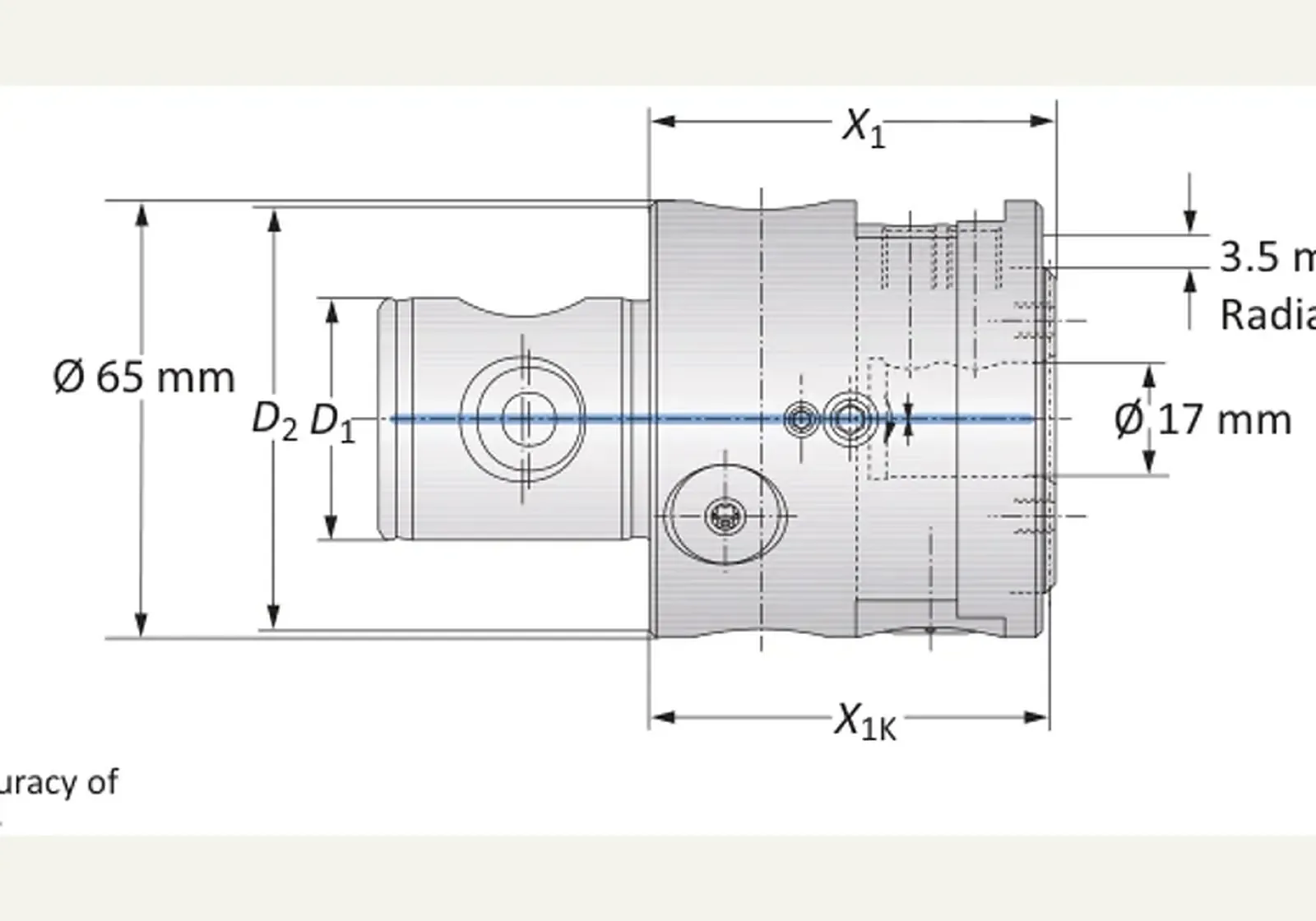

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки 50-28 · 501005
Расточные головки 50-28 · 501005. D1 — типоразмер соединения MVS 50-28.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от2 165 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Расточные головки 50-28 · 501005 — чистовая расточная головка DigiBore.
Принцип работы и конструкция
DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; 3,5 мм Мелкий Радиальный ход — —; D2 / D1 — типоразмер соединения MVS 50-28; X1 — 60.00 мм; X1K — 59.50 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 501005, диаметр D1 и типоразмер соединения MVS.
Технические данные
- 3,5 мм Мелкий Радиальный ход
- —
Размеры этой позиции
- D2 / D1
- 50-28
- X1
- 60.00 мм
- X1K
- 59.50 мм
- Диапазон растачивания
- 3.00 - 208.00 мм
- Масса
- 1.30 кг
Краткие факты
- Артикул
- 501005
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от2 165 300 ₽(НДС 22% включён)
Раздел каталога: Цифровые головки DigiBore
