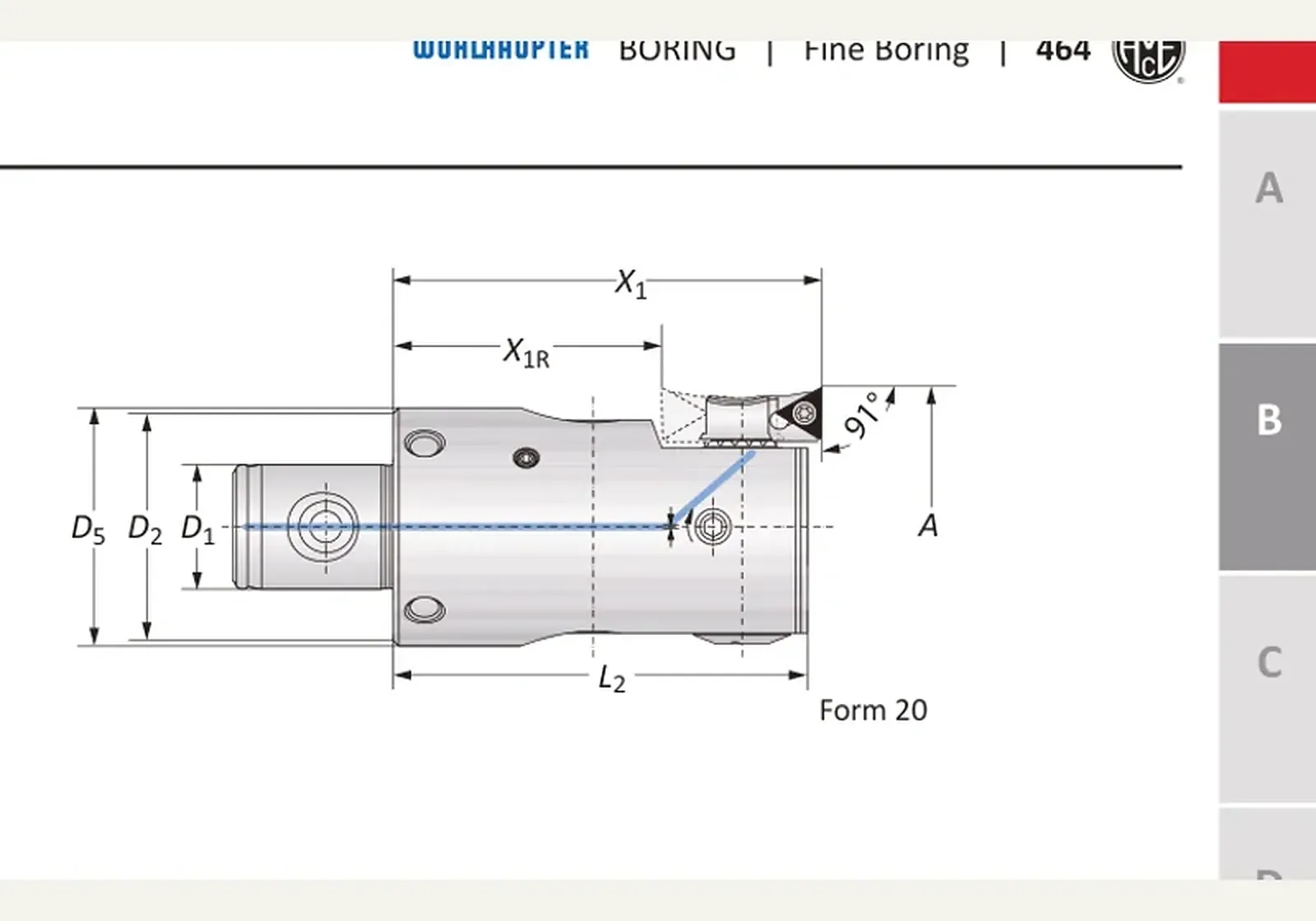

Обозначения на эскизе
- D1
- 32-18
- D2
- 32-18
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Цифровые расточные головки 464 Balance 3ETECH+ 32-18 · 464004
Цифровые расточные головки 464 Balance с модулем 3ETECH+ 32-18 · 464004. D1 — типоразмер соединения MVS 32-18.
Линейка — 410 / 464 Digital. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от1 266 500 ₽(НДС 22% включён)
Wohlhaupter · Чистовое растачивание · 410 / 464 Digital
Назначение
Цифровые расточные головки 464 Balance с модулем 3ETECH+ 32-18 · 464004 — чистовая расточная головка 410 / 464 Digital.
Принцип работы и конструкция
Серии 410 и 464 Digital: зубчатое посадочное поле, цифровой модуль 3ETECH+ с ценой деления 0,001 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. 410 — без автоматической балансировки, 464 — Balance.
Технические параметры
D1 — типоразмер соединения MVS 32-18; D2 — типоразмер соединения MVS 32-18; D2 / D1 — типоразмер соединения MVS 32-18; A — 38.00 - 50.00 мм; X1 — 66.00 мм; X1R — 38.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 464004, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 32-18
- A
- 38.00 - 50.00 мм
- X1
- 66.00 мм
- X1R
- 38.00 мм
- L2
- 63.50 мм
- D5
- 34.00 мм
- Масса
- 0.41 кг
- Форма пластины
- 20
- Державка пластины
- 264051
- Расточная головка
- 464004
- Винт с потайной головкой
- 215338
- Сервисный ключ
- s2.5 / A
- Зажимной винт
- 115180
- Диапазон диаметров
- 38.00 - 50.00 мм
Краткие факты
- Артикул
- 464004
- Бренд
- Wohlhaupter
- Раздел
- Чистовое растачивание
Примечания
от1 266 500 ₽(НДС 22% включён)
Раздел каталога: Цифровые расточные головки 464 Balance с модулем 3ETECH+
