Хвостовик SK40 DIN 69871-AD 50-28 · 353064
Хвостовик SK40 DIN 69871-AD · 353064. D3 — типоразмер соединения MVS 50-28.
Линейка — Мастер-хвостовики и соединение MVS. Конус шпинделя выполнен на этом хвостовике; присоединительная поверхность — соединение MVS.
Wohlhaupter · Мастер-хвостовики и соединение MVS
Назначение
Хвостовик SK40 DIN 69871-AD · 353064 — мастер-хвостовик SK: конус шпинделя по DIN 69871 / ISO 7388-1:2007.
Принцип работы и конструкция
Мастер-хвостовик несёт конус шпинделя и соединение MVS. SK — DIN 69871 / ISO 7388-1:2007.
Технические параметры
D3 — типоразмер соединения MVS 50-28; D4 — типоразмер соединения MVS 50-28; D4 / D3 — типоразмер соединения MVS 50-28; X1 — 46.00 мм; L1 — 26.90 мм; D10 — M16 x 2 мм.
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1:2007.
ГОСТ 25827-2014 = MOD.
Применение и подбор
В запросе: артикул 353064, тип и размер конуса шпинделя, типоразмер соединения MVS.

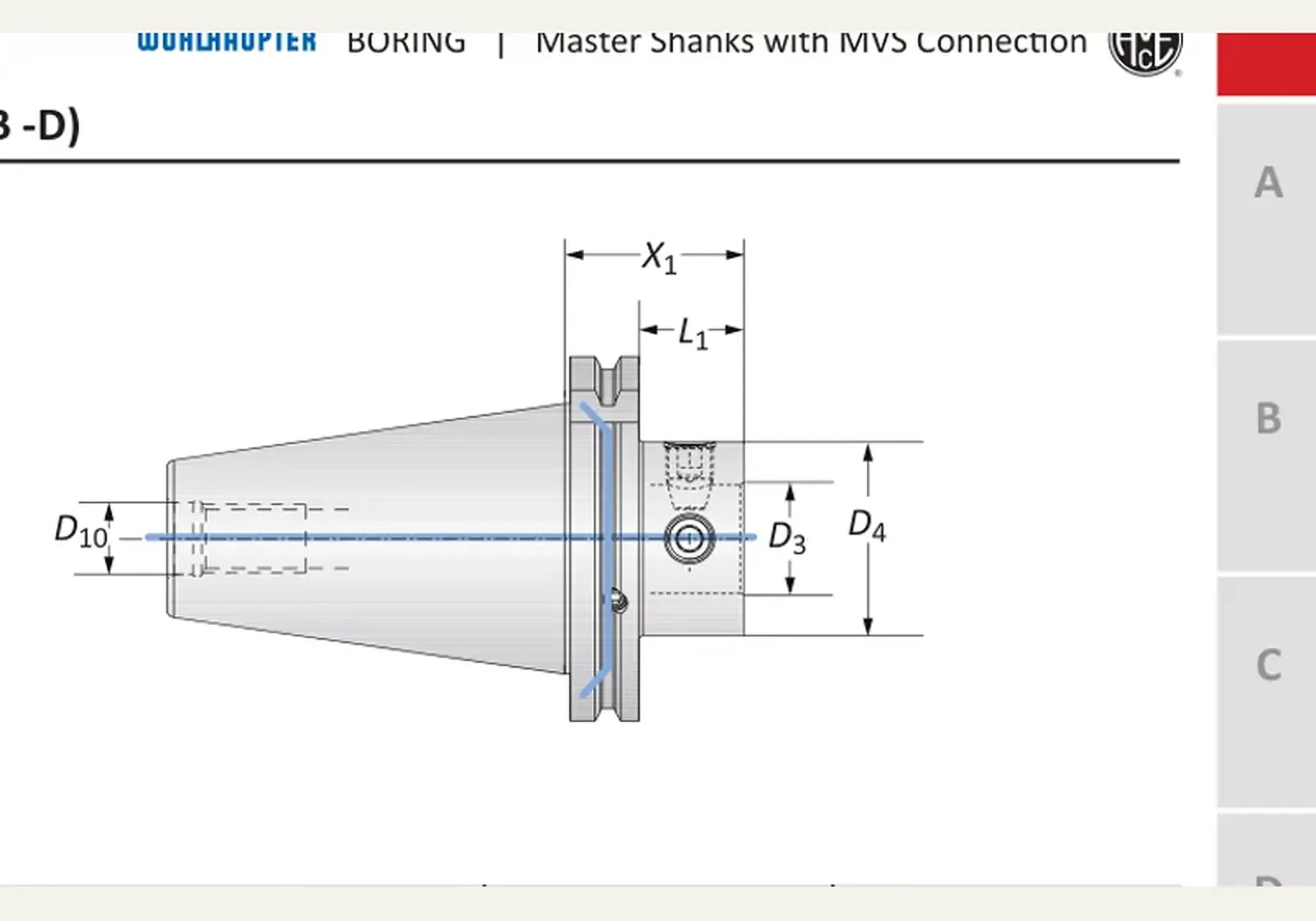

Размеры этой позиции
- D4 / D3
- 50-28
- X1
- 46.00 мм
- L1
- 26.90 мм
- D10
- M16 x 2 мм
- Размер конуса
- 40
- Масса
- 1.10 кг
Краткие факты
- Артикул
- 353064
- Бренд
- Wohlhaupter
- Раздел
- Мастер-хвостовики и соединение MVS
- DIN
- DIN 69871-AD
ГОСТ 25827-2014 модифицирован (MOD), не идентичен (IDT) ISO 7388-1.
Примечания
Раздел каталога: Мастер-хвостовики Dual Contact SK (DIN 69871-AD / B -D)
