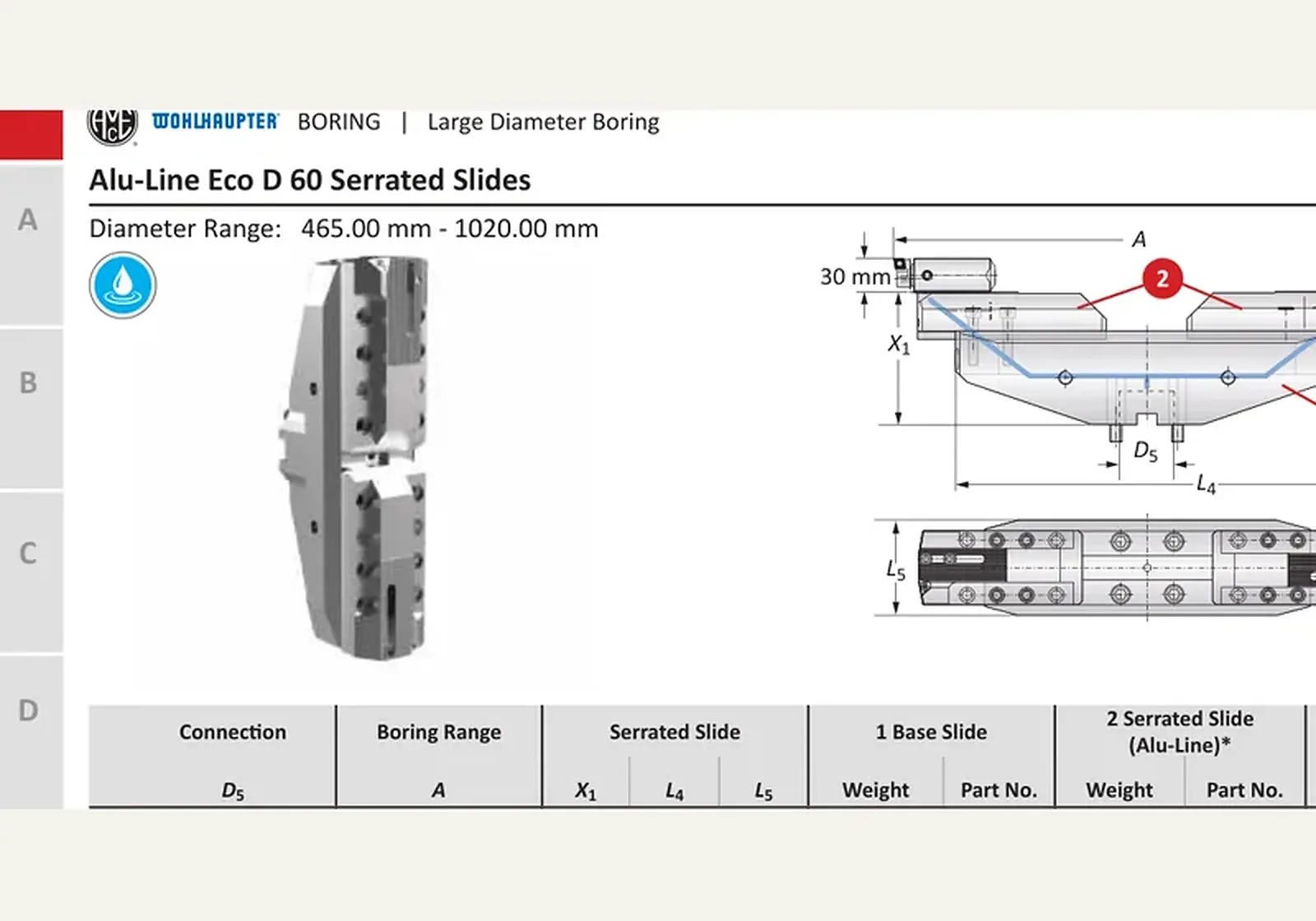

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Зубчатые кассеты Alu-Line Eco D 60 DIN ISO 1832 · 349014
Зубчатые кассеты Alu-Line Eco D 60 · 349014. Посадка соединения — D 60.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от896 600 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Зубчатые кассеты Alu-Line Eco D 60 · 349014. Зубчатые салазки и кассеты Alu-Line для растачивания больших диаметров.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Посадка соединения — D 60; A — 465.00 - 745.00 мм; X1 — 155.00 мм; L4 — 447.00 мм; L5 — 129.00 мм; Масса — 5.70 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 349014, вылет X1 155.00 мм, размер ключа s8 / B, A 465.00 - 745.00 мм.
Размеры этой позиции
- Посадка соединения
- D 60
- A
- 465.00 - 745.00 мм
- X1
- 155.00 мм
- L4
- 447.00 мм
- L5
- 129.00 мм
- Масса
- 5.70 кг
- Сервисный ключ
- s8 / B
Краткие факты
- Артикул
- 349014
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
от896 600 ₽(НДС 22% включён)
Раздел каталога: Растачивание больших диаметров
