Обозначения на эскизе

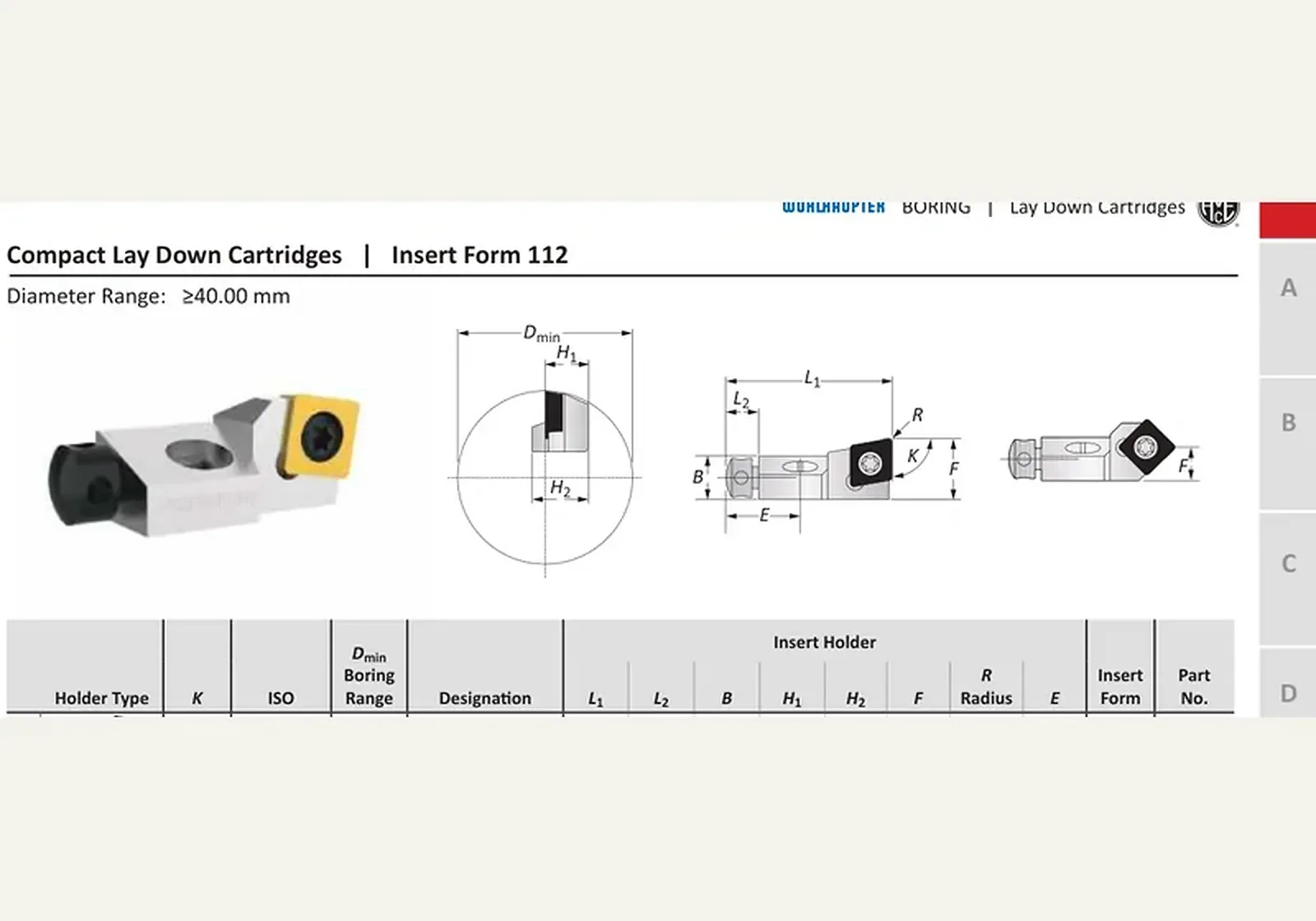

Форма пластины 112 SC..09T3.. · 345015
форма пластины 112 SC..09T3.. · 345015. Диапазон — 40.00 мм.
Линейка — Картриджи Lay Down. Картридж ставят в посадочное гнездо головки или салазок; в расчёт длины сборки он не входит.
от228 700 ₽(НДС 22% включён)
Wohlhaupter · Картриджи Lay Down
Назначение
форма пластины 112 SC..09T3.. · 345015 — картридж Lay Down: сменная пластина в посадочном гнезде головки или салазок, не удлинитель MVS.
Принцип работы и конструкция
Картридж Lay Down крепят в посадочном гнезде головки или салазок. В цепочку удлинения MVS он не входит и вылет сборки не задаёт.
Технические параметры
Диапазон — 40.00 мм; L1 — 32.00 мм; L2 — 7.50 мм; B — 10.00; H1 — 10.00; H2 — 13.00.
Соответствие стандартам
Сменная пластина — DIN ISO 1832. Картридж в посадочном гнезде, не соединение MVS.
ГОСТ 19042-80 гармонизирован с ISO 1832-85, не идентичен ISO 1832:2017.
Применение и подбор
В запросе: артикул 345015, форма пластины по DIN ISO 1832, тип посадочного гнезда.
Размеры этой позиции
- Диапазон
- 40.00 мм
- L1
- 32.00 мм
- L2
- 7.50 мм
- B
- 10.00
- H1
- 10.00
- H2
- 13.00
- F
- 14.00
- E
- 17.00
- Код ISO
- SC..09T3..
- Обозначение
- SSSCR10CK-09
- Радиус
- 0.80 мм
- Форма
- 112
- №
- 345015
- Винт
- 070161
- Подкладка
- 345215
- Винт пластины
- 115673
- Отвёртка Torx
- 115664
- Шестигранная отвёртка
- 215473
Краткие факты
- Артикул
- 345015
- Бренд
- Wohlhaupter
- Раздел
- Картриджи Lay Down
ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).
Примечания
от228 700 ₽(НДС 22% включён)
Раздел каталога: Тип державки K Обозначение диапазона ISO L1 L2 B H1 H2 F Радиус E Номер формы
