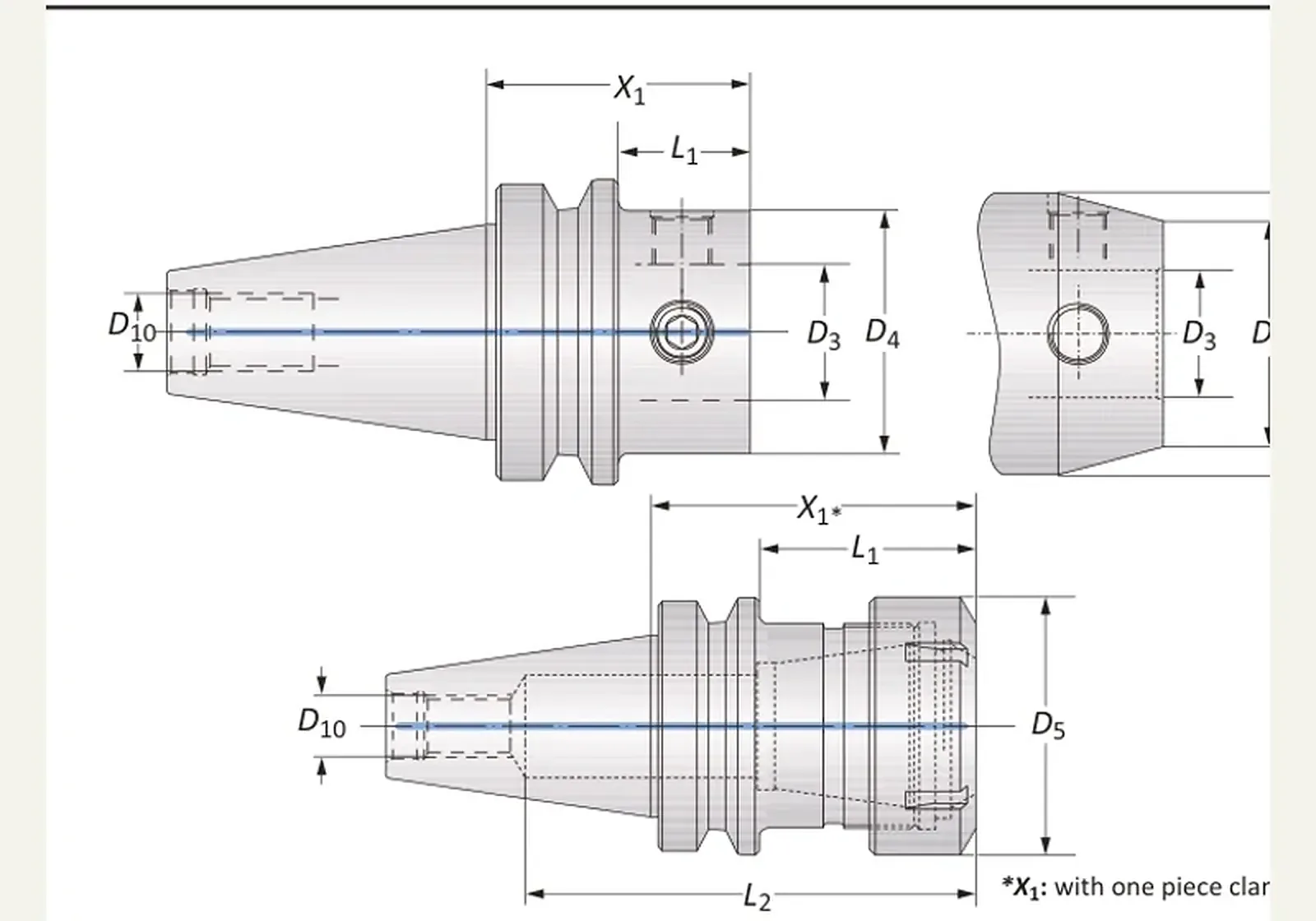

Обозначения на эскизе
- D3
- 50-28
- D4
- 50-28
Хвостовик BT50 50-28 · 327021
Хвостовик BT50 · 327021. D3 — типоразмер соединения MVS 50-28.
Линейка — Мастер-хвостовики и соединение MVS. Конус шпинделя выполнен на этом хвостовике; присоединительная поверхность — соединение MVS.
от205 100 ₽(НДС 22% включён)
Wohlhaupter · Мастер-хвостовики и соединение MVS
Назначение
Хвостовик BT50 · 327021 — мастер-хвостовик BT: конус шпинделя по ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1.
Принцип работы и конструкция
Конус шпинделя BT — ISO 7388-2 форма J / JIS B 6339-2:2011, не ISO 7388-1. С другой стороны — соединение MVS.
Технические параметры
D3 — типоразмер соединения MVS 50-28; D4 — типоразмер соединения MVS 50-28; D4 / D3 — типоразмер соединения MVS 50-28; X1 — 65.00 мм; L1 — 26.80 мм; L2 — -.
Соответствие стандартам
BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1.
ГОСТ 25827-2014 = MOD.
Применение и подбор
В запросе: артикул 327021, тип и размер конуса шпинделя, типоразмер соединения MVS.
Размеры этой позиции
- D4 / D3
- 50-28
- X1
- 65.00 мм
- L1
- 26.80 мм
- L2
- -
- D5
- -
- D10
- M24 x 3 мм
- Размер конуса
- 50
- Масса
- 3.90 кг
Краткие факты
- Артикул
- 327021
- Бренд
- Wohlhaupter
- Раздел
- Мастер-хвостовики и соединение MVS
Примечания
от205 100 ₽(НДС 22% включён)
Раздел каталога: Мастер-хвостовики BT (JIS B 6339-2:2011)
