Wohlhaupter · Растачивание больших диаметров

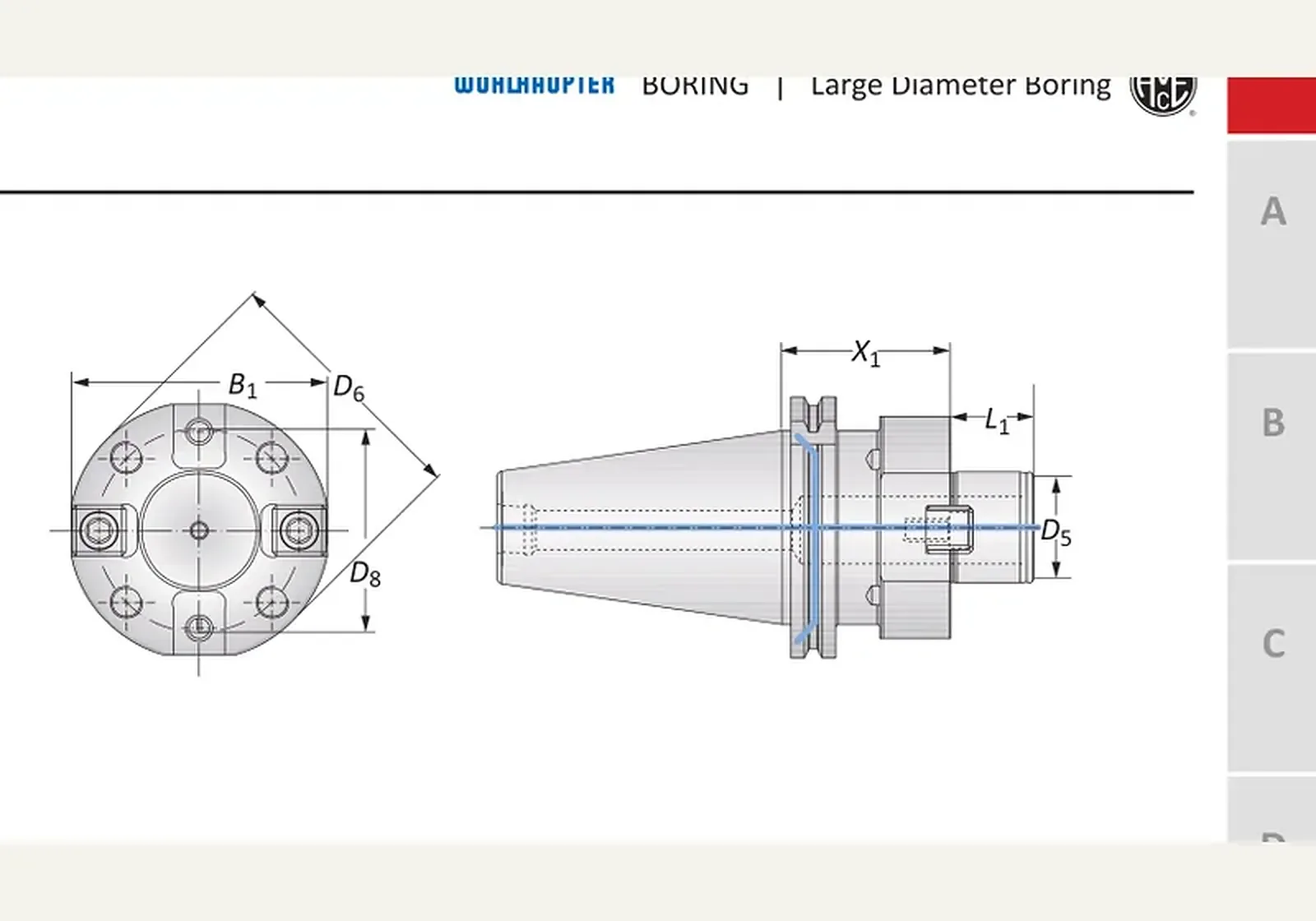

Назначение Мастер-хвостовики MVS D40 50 · 326083. Мастер-хвостовик: конус шпинделя и соединение MVS.
Принцип работы и конструкция Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры X1 — 60.00 мм; L1 — 30.00 мм; D5 — 40.00 мм; D6 — 89.00 мм; D8 — 66.70 мм; B1 — 80.00.
Соответствие стандартам Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор В запросе указывают артикул 326083, вылет X1 60.00 мм, размер конуса 50.
Размеры этой позиции
X1 60.00 мм
L1 30.00 мм
D5 40.00 мм
D6 89.00 мм
D8 66.70 мм
B1 80.00
Размер конуса 50
Соединение D 40
Масса 4.60 кг Краткие факты
Артикул 326083
Бренд Wohlhaupter
Раздел Растачивание больших диаметров Примечания Предупреждение · 2
Превышение допустимой нагрузки на шпиндель станка и устройство смены инструмента может привести к повреждению станка и/или серьёзной травме. Неисправность инструмента может привести к серьёзной травме. -При использовании компонентов Alu-Line® не превышайте рекомендованное соотношение длины к диаметру 5xD. -При использовании компонентов из инструментальной стали не превышайте рекомендованное соотношение длины к диаметру 6xD. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVITECH® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -При использовании модуля NOVI TECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVI TECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVI TECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры. -При использовании компонентов из тяжелых металлов не превышайте рекомендуемое соотношение длины и диаметра 8xD. -При использовании твердосплавного хвостовика не превышайте рекомендованное соотношение длины к диаметру 9xD. -При использовании модуля NOVI TECH ® не превышайте рекомендуемое соотношение длины и диаметра 10xD. -Для расчета соотношения длины и диаметра см. примеры Раздел каталога: Мастер-хвостовики MVS D40
