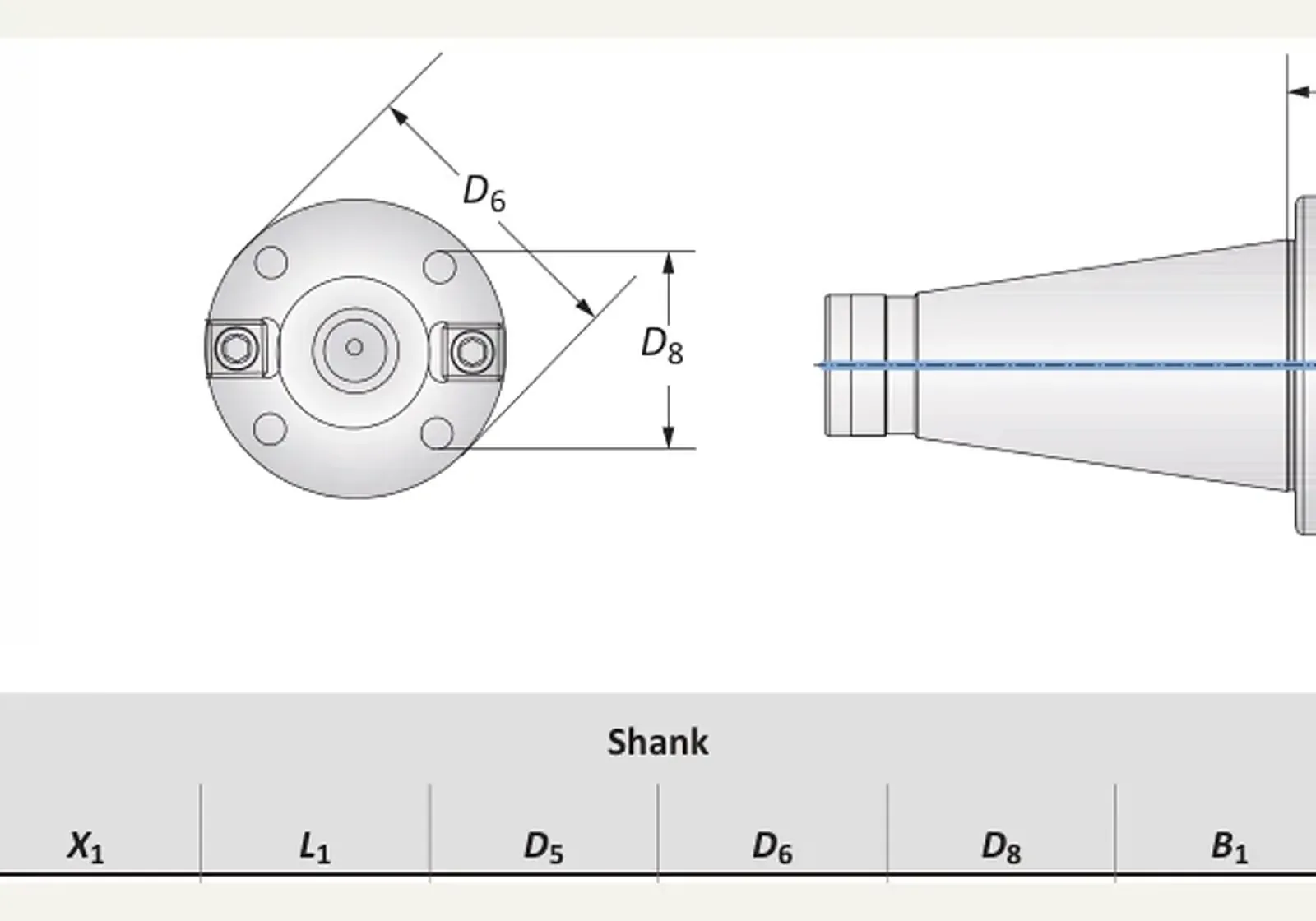

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Мастер-хвостовики MVS D60 50 DIN 2080 · 326035
Мастер-хвостовики MVS D60 50 DIN 2080 · 326035. Размер конуса — 50.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Растачивание больших диаметров
Назначение
Мастер-хвостовики MVS D60 50 DIN 2080 · 326035. Мастер-хвостовик: конус шпинделя и соединение MVS.
Принцип работы и конструкция
Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры
Размер конуса — 50; Соединение — D 60; X1 — 55.00 мм; L1 — 40.00 мм; D5 — 60.00 мм; D6 — 128.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор
В запросе указывают артикул 326035, вылет X1 55.00 мм, размер конуса 50, тип конуса DIN 2080.
Размеры этой позиции
- Размер конуса
- 50
- Соединение
- D 60
- X1
- 55.00 мм
- L1
- 40.00 мм
- D5
- 60.00 мм
- D6
- 128.00 мм
- D8
- 101.60 мм
- Масса
- 6.80 кг
Краткие факты
- Артикул
- 326035
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
- DIN
- DIN 2080
Примечания
Цена по запросу
Раздел каталога: Мастер-хвостовики MVS D60
