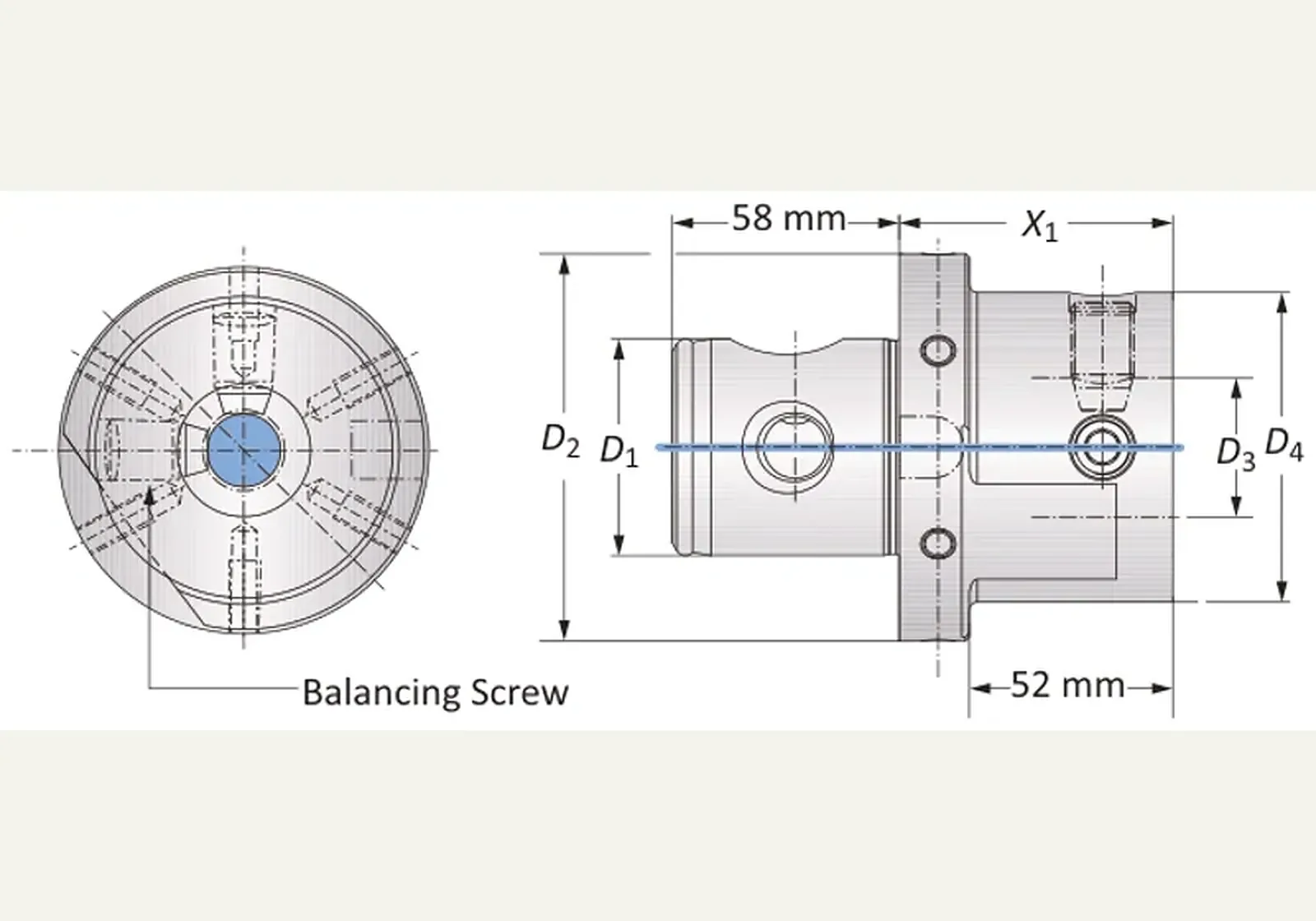

Обозначения на эскизе
- D1
- 100-56
- D2
- 100-56
- D3
- 80-36
- D4
- 80-36
Промежуточные модули 100-56 · 319013
Промежуточные модули 100-56 · 319013. D1 — типоразмер соединения MVS 100-56.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
от815 900 ₽(НДС 22% включён)
Wohlhaupter · Промежуточные модули
Назначение
Промежуточные модули 100-56 · 319013 — промежуточный модуль: задаёт вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 100-56; D2 — типоразмер соединения MVS 100-56; D3 — типоразмер соединения MVS 80-36; D4 — типоразмер соединения MVS 80-36; D2 / D1 — типоразмер соединения MVS 100-56; D4 / D3 — типоразмер соединения MVS 80-36.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 319013, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 100-56
- D4 / D3
- 80-36
- X1
- 70.00 мм
- L1
- 52.00 мм
- Масса
- 1.30 кг
- Балансировочный винт
- M8 x 1.25 x 20
Краткие факты
- Артикул
- 319013
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
Примечания
от815 900 ₽(НДС 22% включён)
Раздел каталога: Промежуточные модули
