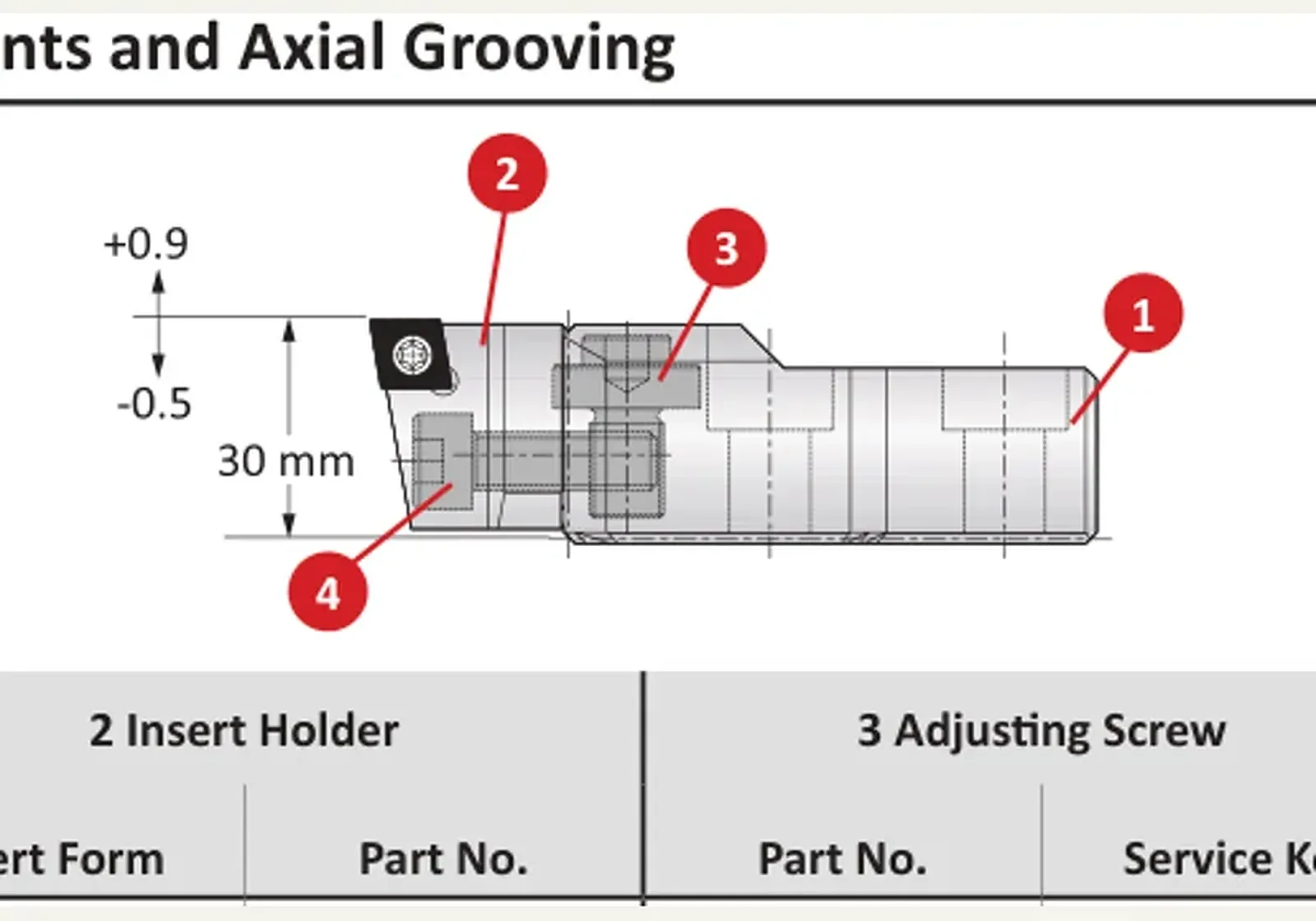

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Державки пластин для регулировки высоты и обработки осевых канавок Ø 200–3255 DIN ISO 1832 · 315355
Державки пластин для регулировки высоты и обработки осевых канавок Ø 200–3255 · 315355. Диапазон растачивания — 200.00 - 3255.00 мм.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от26 500 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Державки пластин для регулировки высоты и обработки осевых канавок Ø 200–3255 · 315355. Зубчатые салазки и кассеты Alu-Line для растачивания больших диаметров.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диапазон растачивания — 200.00 - 3255.00 мм; Форма пластины — 103; Сервисный ключ — s6 / B; Раздел — Растачивание больших диаметров.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 315355, диапазон растачивания 200.00 - 3255.00 мм, форма пластины 103, размер ключа s6 / B.
Размеры этой позиции
- Диапазон растачивания
- 200.00 - 3255.00 мм
- Форма пластины
- 103
- Сервисный ключ
- s6 / B
Краткие факты
- Артикул
- 315355
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
от26 500 ₽(НДС 22% включён)
Раздел каталога: Державки пластин для регулировки высоты и обработки осевых канавок
