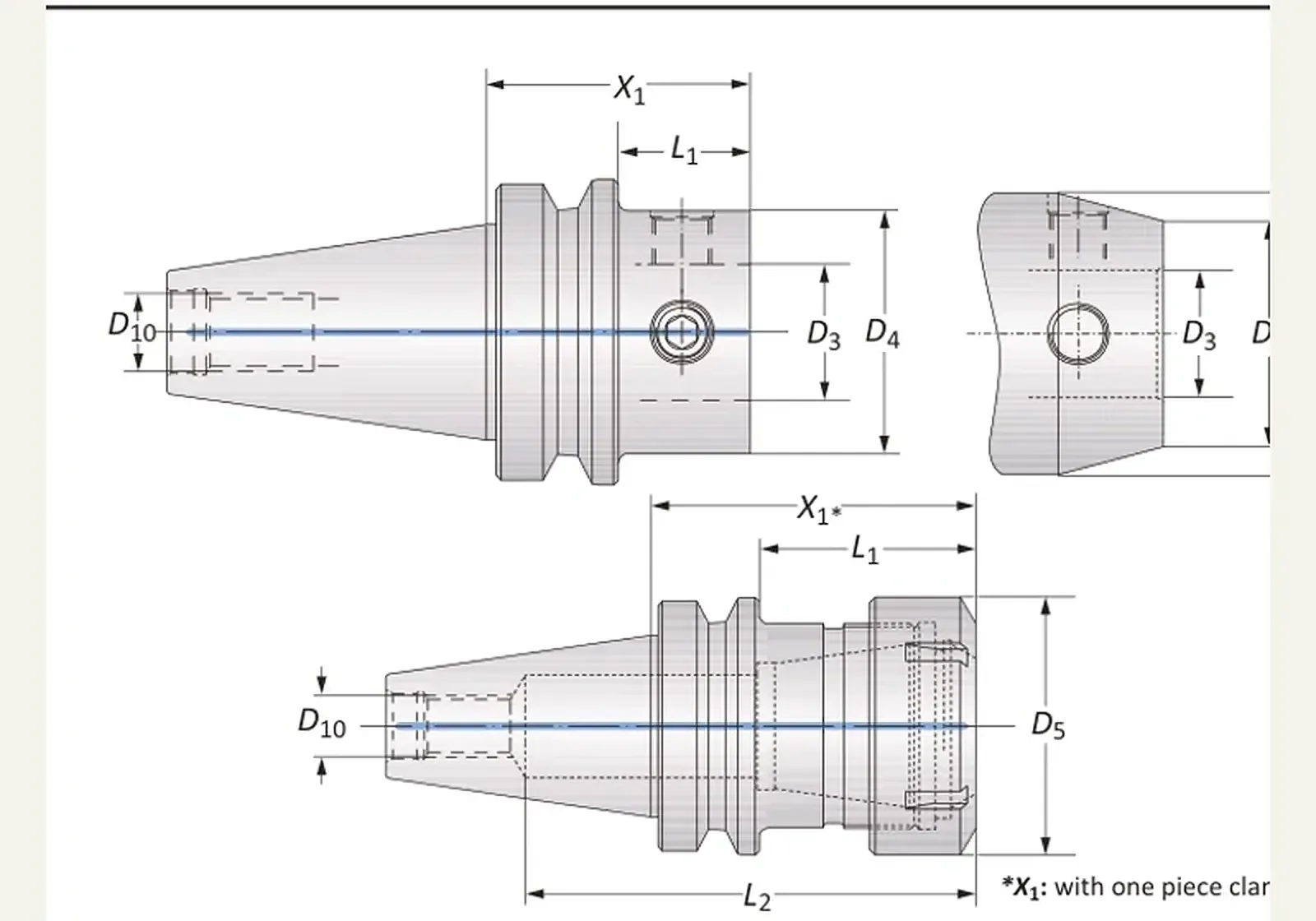

Обозначения на эскизе
- D3
- ER 40
- D4
- ER 40
Хвостовик BT50 ER40 · 259082
Хвостовик BT50 · 259082. D3 — ER 40.
Линейка — Мастер-хвостовики и соединение MVS. Конус шпинделя выполнен на этом хвостовике; присоединительная поверхность — соединение MVS.
от354 200 ₽(НДС 22% включён)
Wohlhaupter · Мастер-хвостовики и соединение MVS
Назначение
Хвостовик BT50 · 259082 — мастер-хвостовик BT: конус шпинделя по ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1.
Принцип работы и конструкция
Конус шпинделя BT — ISO 7388-2 форма J / JIS B 6339-2:2011, не ISO 7388-1. С другой стороны — соединение MVS.
Технические параметры
D3 — ER 40; D4 — ER 40; D4 / D3 — ER 40; X1 — 80.00 мм; L1 — 41.80 мм; L2 — 135.00 мм.
Соответствие стандартам
BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1.
ГОСТ 25827-2014 = MOD.
Применение и подбор
В запросе указывают артикул 259082, вылет X1 80.00 мм, размер конуса 50.
Размеры этой позиции
- D4 / D3
- ER 40
- X1
- 80.00 мм
- L1
- 41.80 мм
- L2
- 135.00 мм
- D5
- 63.00 мм
- D10
- M24 x 3 мм
- Размер конуса
- 50
- Масса
- 3.80 кг
Краткие факты
- Артикул
- 259082
- Бренд
- Wohlhaupter
- Раздел
- Мастер-хвостовики и соединение MVS
Примечания
от354 200 ₽(НДС 22% включён)
Раздел каталога: Мастер-хвостовики BT (JIS B 6339-2:2011)
