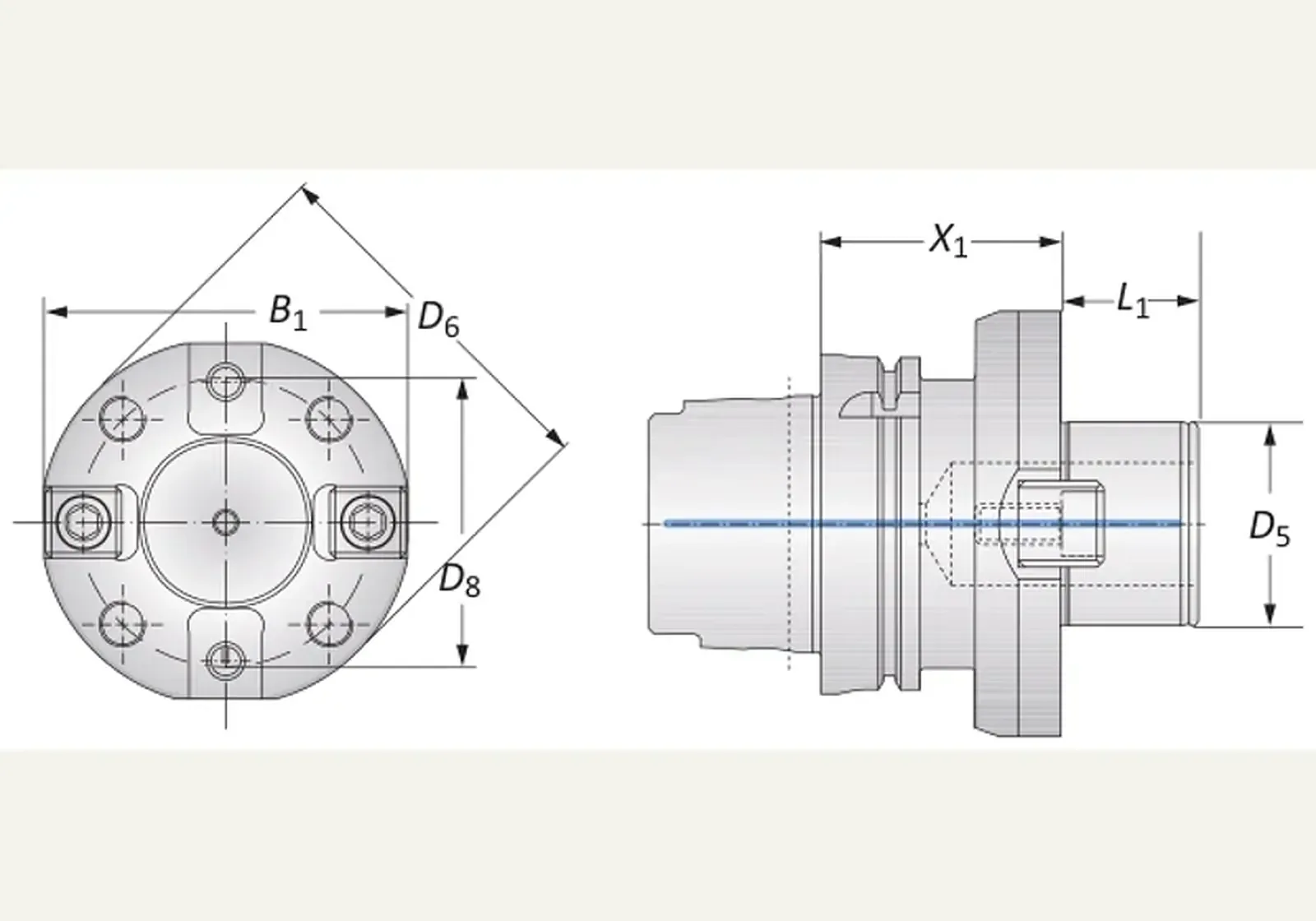

Буквы на эскизе совпадают с обозначениями в таблице размеров.
Хвостовик HSK-A 100 · 258021
Хвостовик HSK-A 100 · 258021. X1 — 60.00 мм.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Растачивание больших диаметров
Назначение
Хвостовик HSK-A 100 · 258021. Мастер-хвостовик: конус шпинделя и соединение MVS.
Принцип работы и конструкция
Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры
X1 — 60.00 мм; L1 — 30.00 мм; D5 — 40.00 мм; D6 — 89.00 мм; D8 — 66.70 мм; B1 — 80.00.
Соответствие стандартам
Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор
В запросе указывают артикул 258021, вылет X1 60.00 мм, размер конуса 100, тип конуса HSK.
Размеры этой позиции
- X1
- 60.00 мм
- L1
- 30.00 мм
- D5
- 40.00 мм
- D6
- 89.00 мм
- D8
- 66.70 мм
- B1
- 80.00
- Размер конуса
- 100
- Соединение
- D 40
- Масса
- 3.60 кг
Краткие факты
- Артикул
- 258021
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
ГОСТ Р ИСО 12164-1-2025 идентичен (IDT) ISO 12164-1:2023, типы A, AB, C, CB, EB.
Примечания
Цена по запросу
Раздел каталога: Мастер-хвостовики MVS D40 / D60
