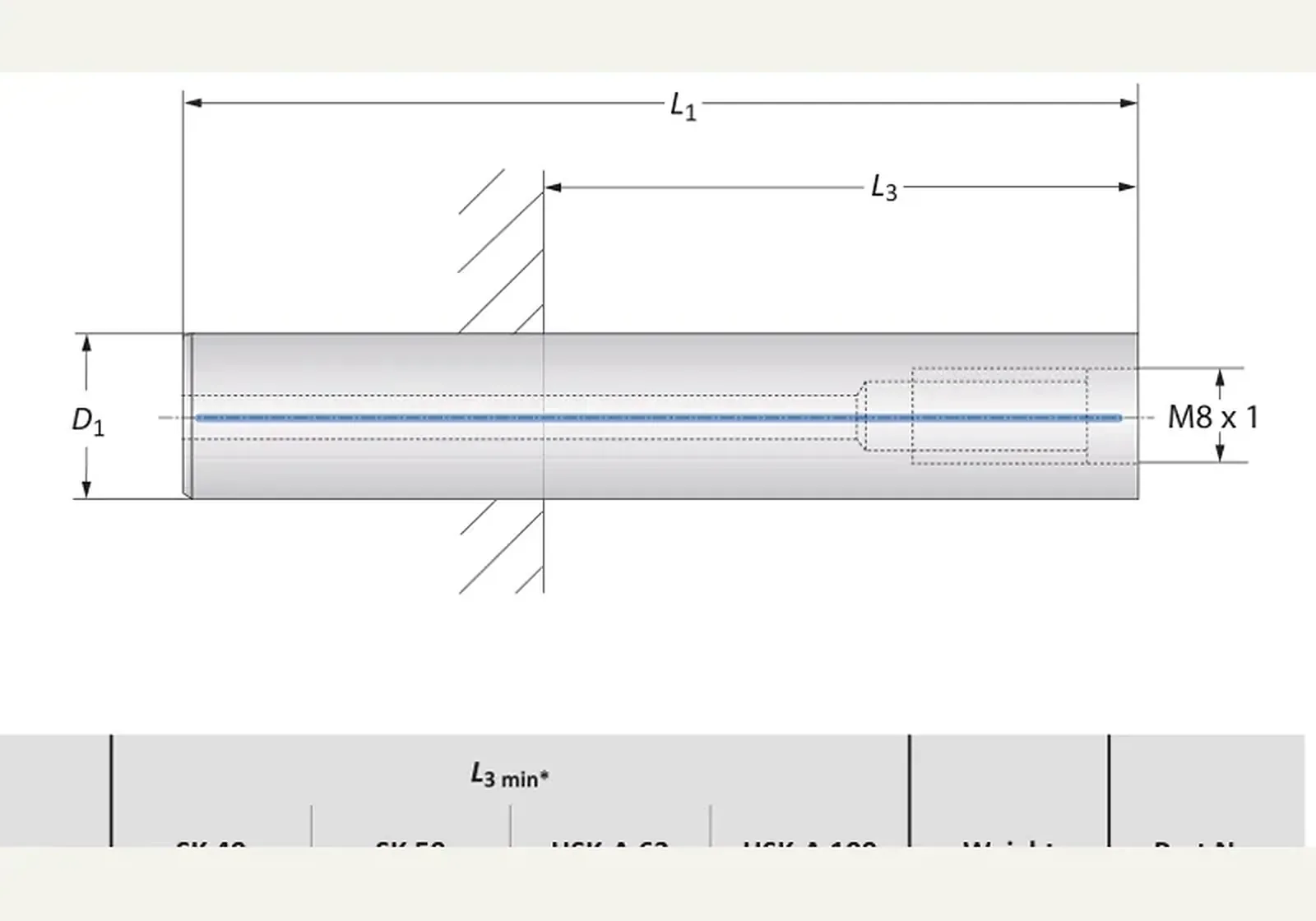

Обозначения на эскизе
- A10
- 42.00 мм
- A63
- 35.00 мм
- L3
- 82.00 мм
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Хвостовики 15.00 · 248142
Хвостовики 15.00 · 248142. A10 — 42.00 мм.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от318 300 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Хвостовики 15.00. D1 — 15.00 мм; L1 — 130.00 мм; Масса — 0.30 кг. Конус шпинделя — на мастер-хвостовике или переходнике, не на этом артикуле, если иное не сказано в стандартах.
Принцип работы и конструкция
Головка 248 несёт цилиндрический хвостовик M8×1; соединение MVS — на переходнике 248, конус шпинделя — на мастер-хвостовике. Цена деления шкалы 0,01 мм по диаметру.
Технические параметры
A10 — 42.00 мм; A63 — 35.00 мм; L3 — 82.00 мм; D1 — 15.00 мм; L1 — 130.00 мм; Наибольшая длина L3, мм — 82.00 мм.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 248142, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- D1
- 15.00 мм
- L1
- 130.00 мм
- Наибольшая длина L3, мм
- 82.00 мм
- Вылет при конусе SK 40, мм
- 20.00 мм
- Вылет при конусе SK 50, мм
- 20.00 мм
- HSK-A 63
- 35.00 мм
- HSK-A 100
- 42.00 мм
- Соединение
- M8 x 1
- Масса
- 0.30 кг
- Длина хвостовика, мм
- 130.00 мм
Краткие факты
- Артикул
- 248142
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Хвостовики
Примечания
от318 300 ₽(НДС 22% включён)
Раздел каталога: Хвостовики
