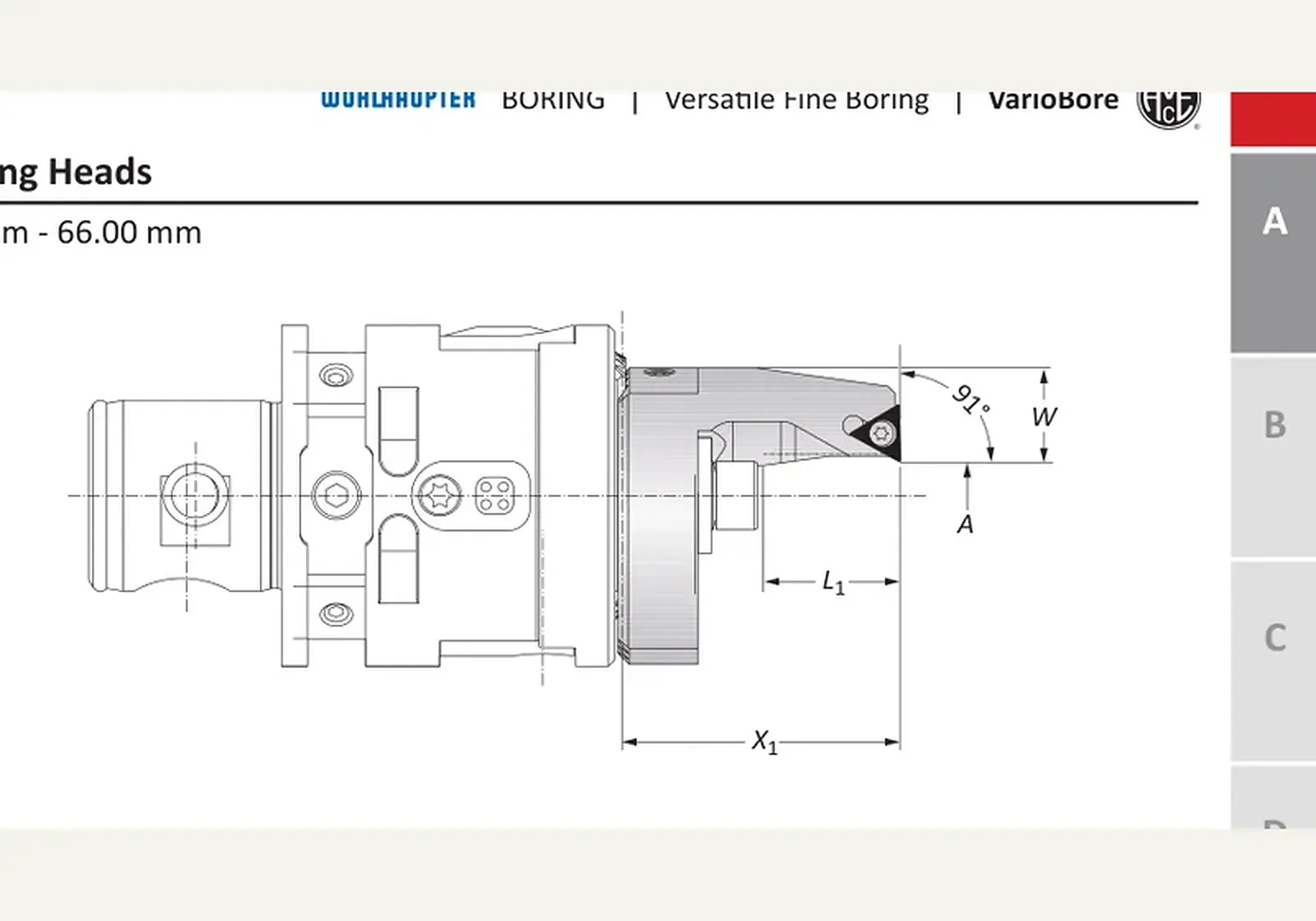

Обозначения на эскизе
- X1
- 91°
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Наружное точение Ø 29–66 · 236089
Наружное точение Ø 29–66 · 236089. X1 — 91°.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от31 000 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Наружное точение Ø 29–66 · 236089 — узел линейки VarioBore.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
X1 — 91°; Державка пластины Тип — B; Диапазон растачивания — 29.00 - 66.00 мм; Сервисный ключ — s5; Тип — B; винт с цилиндрической головкой — 070153.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 236089, диапазон растачивания 29.00 - 66.00 мм, размер ключа s5.
Размеры этой позиции
- Державка пластины Тип
- B
- Диапазон растачивания
- 29.00 - 66.00 мм
- Сервисный ключ
- s5
- Тип
- B
- винт с цилиндрической головкой
- 070153
- Шестигранный размер
- s5
- Шайба
- 315156
- Зажимная гайка
- 236120
- Стопорная шайба
- 215254
Краткие факты
- Артикул
- 236089
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от31 000 ₽(НДС 22% включён)
Раздел каталога: Зажимные детали для державок пластин для наружного точения
