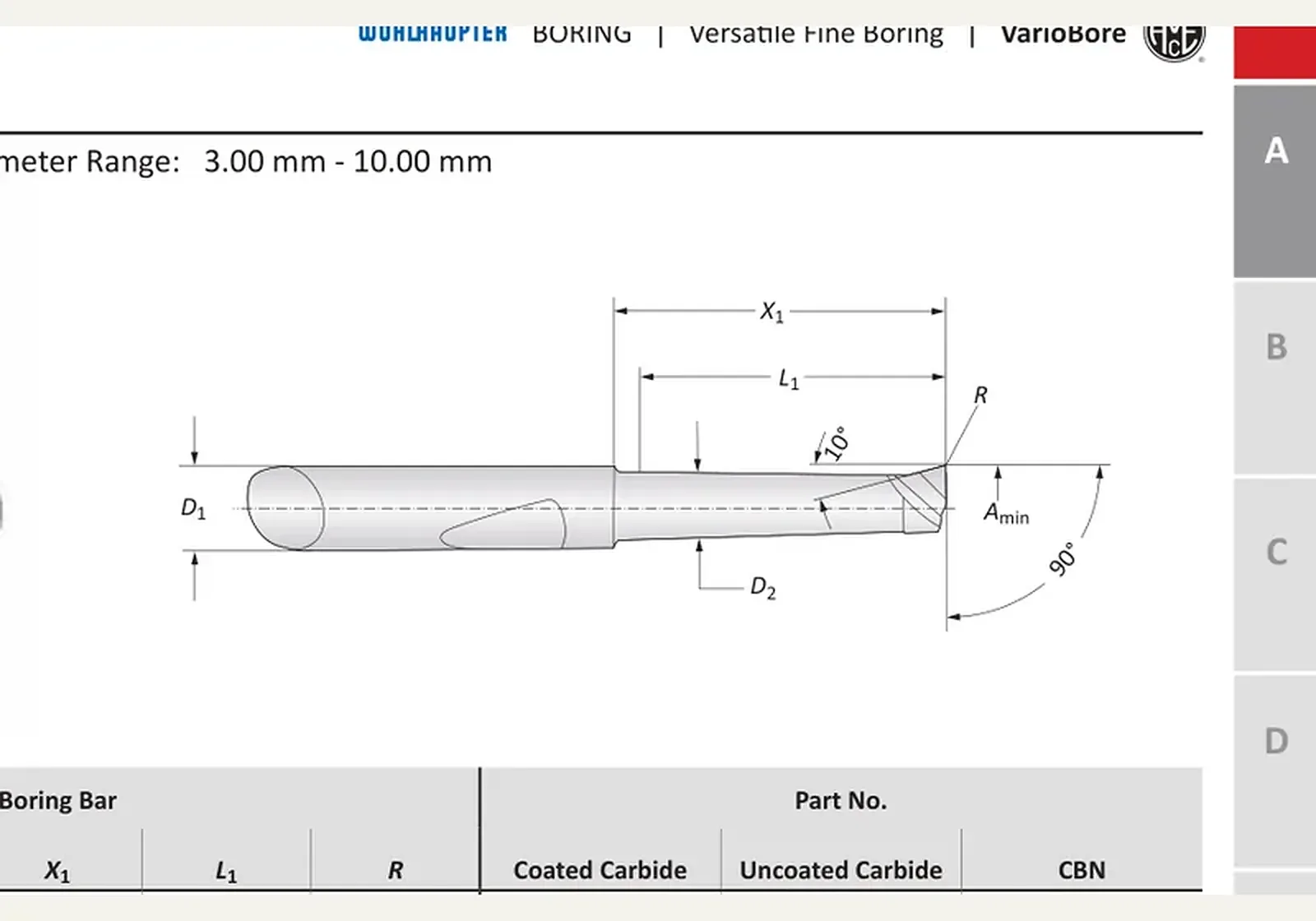

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Чистовые головки VarioBore · 236071
Чистовые головки VarioBore · 236071. Наименьший диаметр расточки A, мм — 8.00.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от226 400 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Чистовые головки VarioBore · 236071 — чистовая расточная головка VarioBore.
Принцип работы и конструкция
VarioBore присоединяется через соединение MVS 50-28. Диаметр настраивают цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Наименьший диаметр расточки A, мм — 8.00; D3 — 8.00 мм; D5 — 22.00 мм; X1 — 22.50 мм; L1 — 14.00 мм; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 236071, вылет X1 22.50 мм.
Размеры этой позиции
- Наименьший диаметр расточки A, мм
- 8.00 мм
- D3
- 8.00 мм
- D5
- 22.00 мм
- X1
- 22.50 мм
- L1
- 14.00 мм
Краткие факты
- Артикул
- 236071
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
от226 400 ₽(НДС 22% включён)
Раздел каталога: Чистовые головки VarioBore
