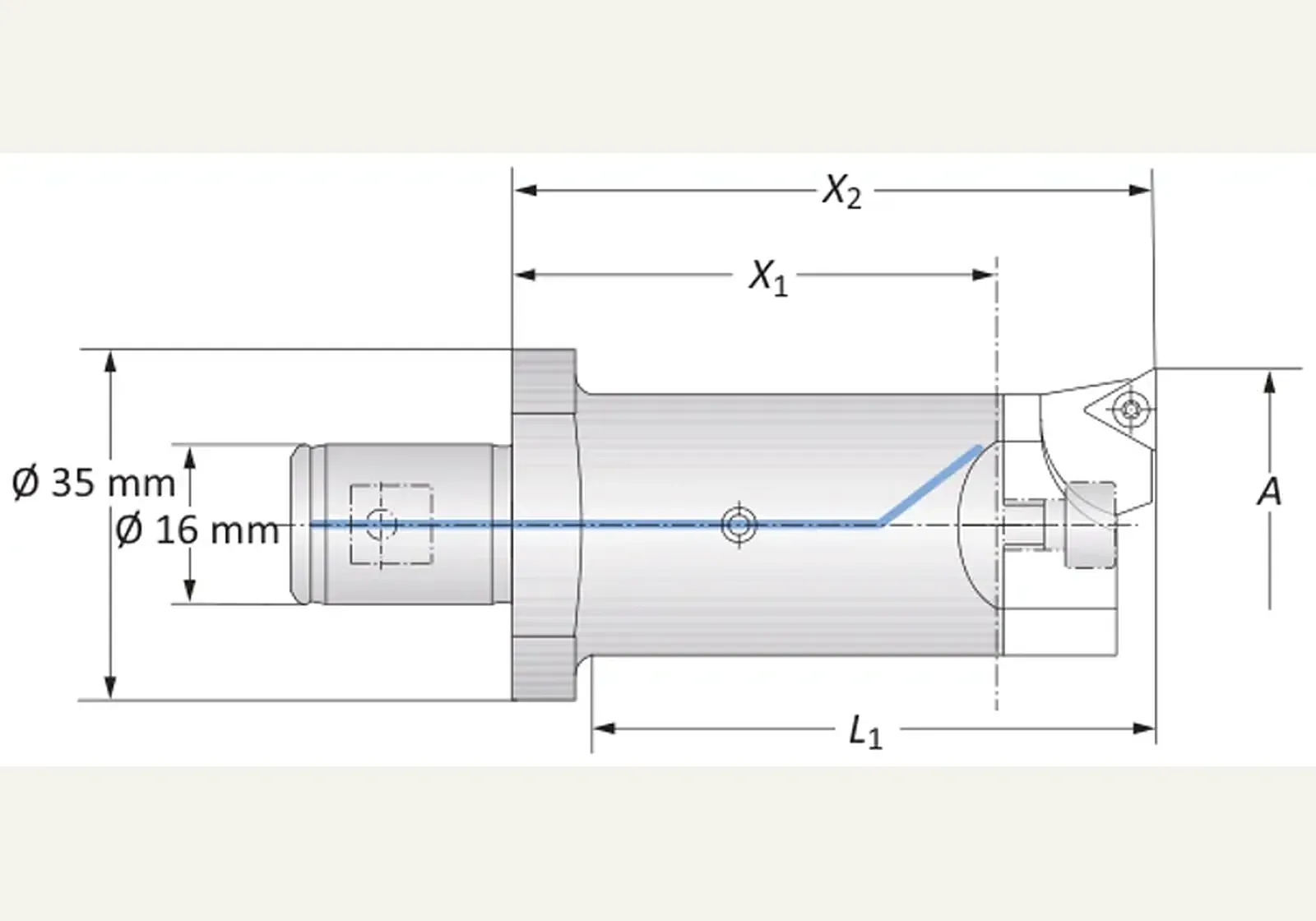

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 101 DIN ISO 1832 · 236031
Форма 101 · 236031. A — 29.00 - 53.00 мм.
Линейка — Vario Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от283 600 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Vario Bore
Назначение
Форма 101 · 236031 — сменная пластина для VarioBore. Конус шпинделя и соединение MVS к пластине не относятся.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
A — 29.00 - 53.00 мм; X1 — 84.00 мм; X2 — 100.00 мм; L1 — 92.00 мм; Масса — 0.30 кг; Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 236031, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- A
- 29.00 - 53.00 мм
- X1
- 84.00 мм
- X2
- 100.00 мм
- L1
- 92.00 мм
- Масса
- 0.30 кг
Краткие факты
- Артикул
- 236031
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от283 600 ₽(НДС 22% включён)
Раздел каталога: Форма 101
