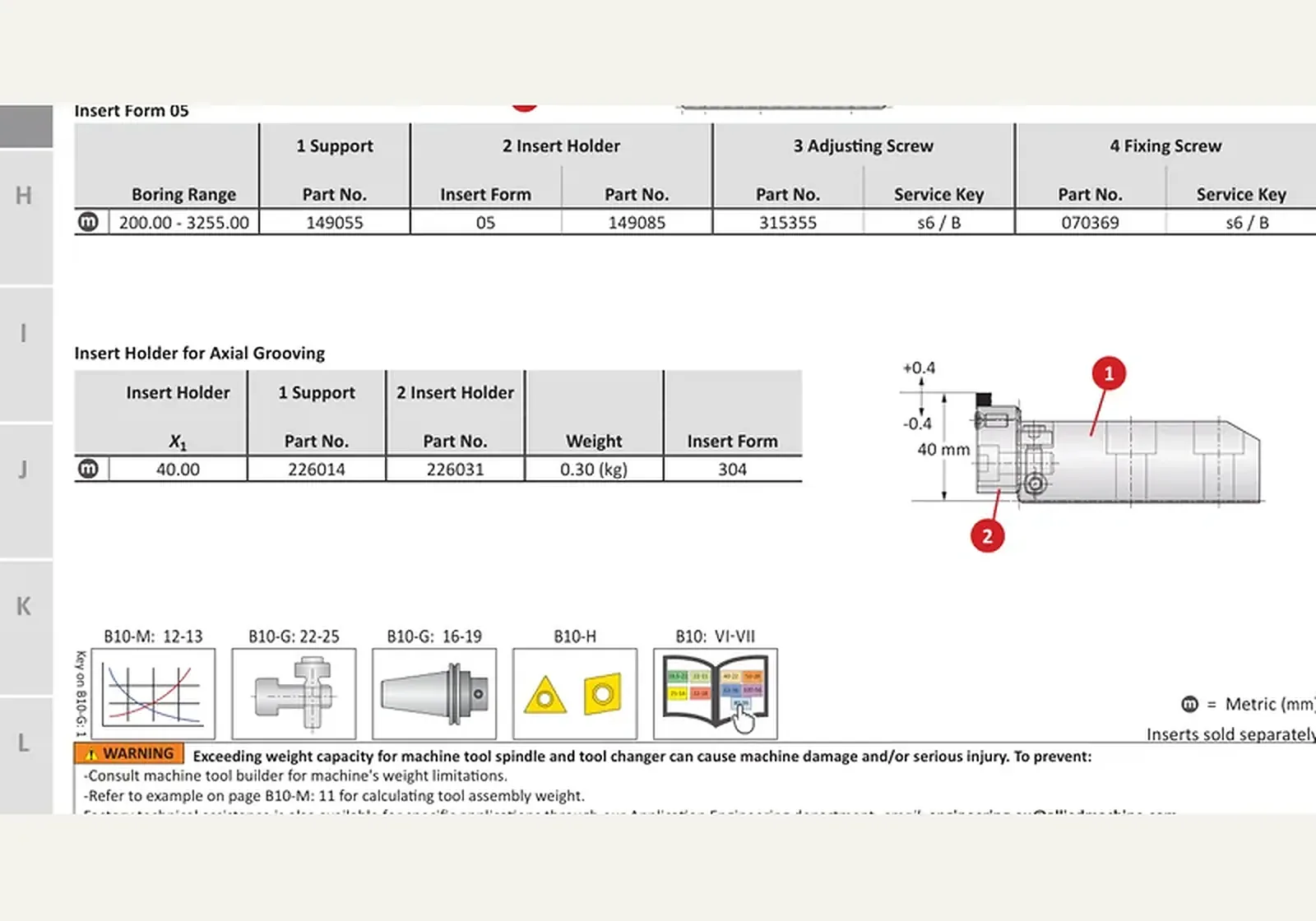

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Державки пластин для регулировки высоты и обработки осевых канавок DIN ISO 1832 · 226014
Державки пластин для регулировки высоты и обработки осевых канавок · 226014. X1 — 40.00 мм.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от294 800 ₽(НДС 22% включён)
Wohlhaupter · Растачивание больших диаметров
Назначение
Державки пластин для регулировки высоты и обработки осевых канавок · 226014. Зубчатые салазки и кассеты Alu-Line для растачивания больших диаметров.
Принцип работы и конструкция
На диаметрах от 200 мм несущий элемент — зубчатые салазки: кассета перемещается по зубчатому посадочному полю, корпус из алюминиевого сплава снижает массу, противовесы компенсируют вынос кромки. Остаточный дисбаланс — по ISO 21940-11.
Кассета присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
X1 — 40.00 мм; Масса — 0.30 кг; -0.4 форма пластины 40 мм — 304; Раздел — Растачивание больших диаметров.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 226014, вылет X1 40.00 мм, масса 0.30 кг.
Размеры этой позиции
- X1
- 40.00 мм
- Масса
- 0.30 кг
- -0.4 форма пластины 40 мм
- 304
Краткие факты
- Артикул
- 226014
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
от294 800 ₽(НДС 22% включён)
Раздел каталога: Державки пластин для регулировки высоты и обработки осевых канавок
