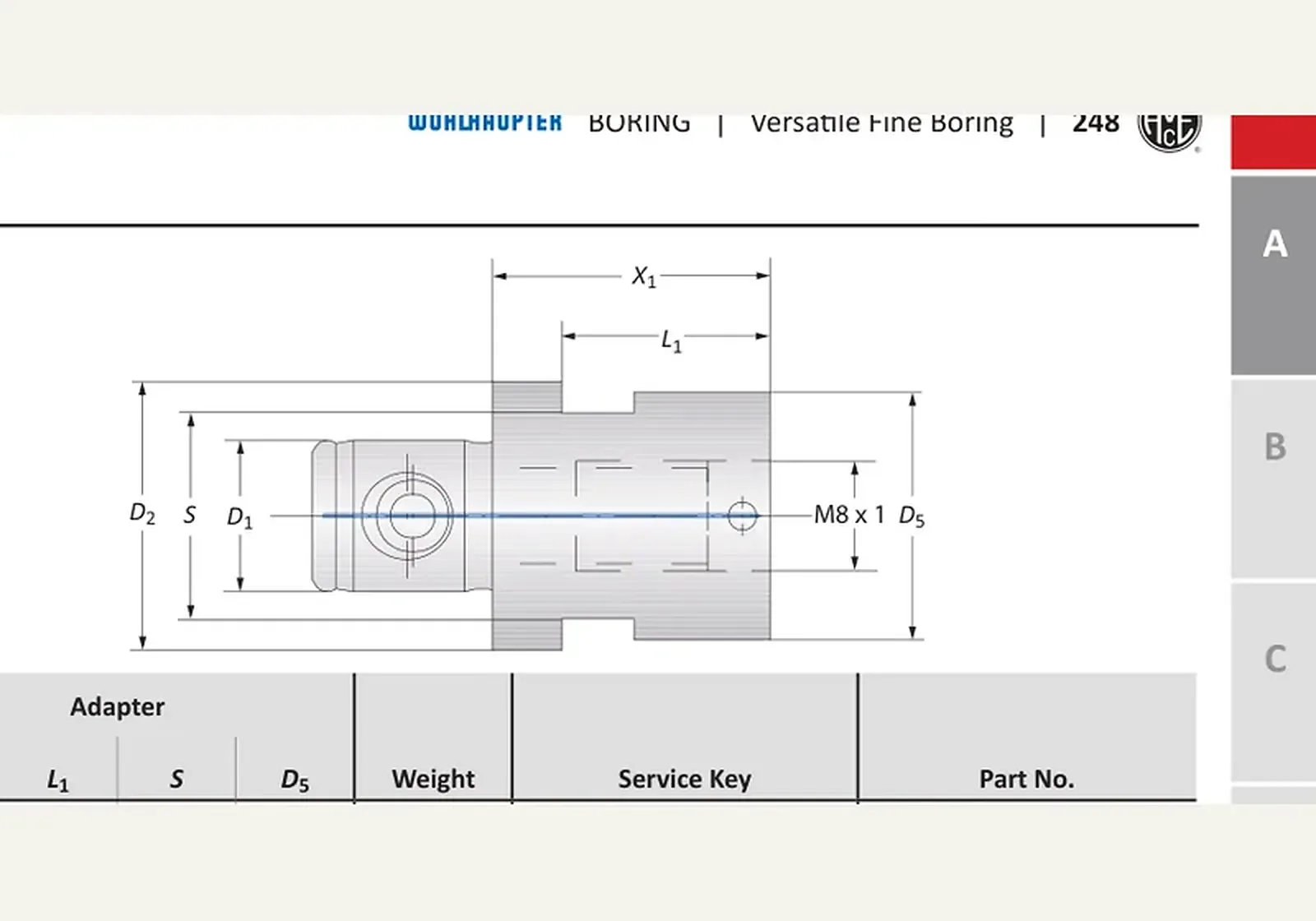

Обозначения на эскизе
- D1
- 23-11
- D2
- 23-11
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Адаптеры 23-11 · 219169
Адаптеры 23-11 · 219169. D1 — типоразмер соединения MVS 23-11.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от219 700 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Адаптеры 23-11. X1 — 20.00 мм; Масса — 0.07 кг. Конус шпинделя — на мастер-хвостовике или переходнике, не на этом артикуле, если иное не сказано в стандартах.
Принцип работы и конструкция
Головка 248 несёт цилиндрический хвостовик M8×1; соединение MVS — на переходнике 248, конус шпинделя — на мастер-хвостовике. Цена деления шкалы 0,01 мм по диаметру.
Технические параметры
D1 — типоразмер соединения MVS 23-11; D2 — типоразмер соединения MVS 23-11; D2 / D1 — типоразмер соединения MVS 23-11; X1 — 20.00 мм; L1 — -; S — 19/P.
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 219169, диаметр D1 и тип хвостовика M8×1 (переходник 248 вводит оправку в цепочку MVS).
Размеры этой позиции
- D2 / D1
- 23-11
- X1
- 20.00 мм
- L1
- -
- S
- 19/P
- D5
- 23.00 мм
- Растачивание Соединение
- M8 x 1
- Масса
- 0.07 кг
- Сервисный ключ
- 19 S / P
Краткие факты
- Артикул
- 219169
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от219 700 ₽(НДС 22% включён)
Раздел каталога: Расточная головка 248
