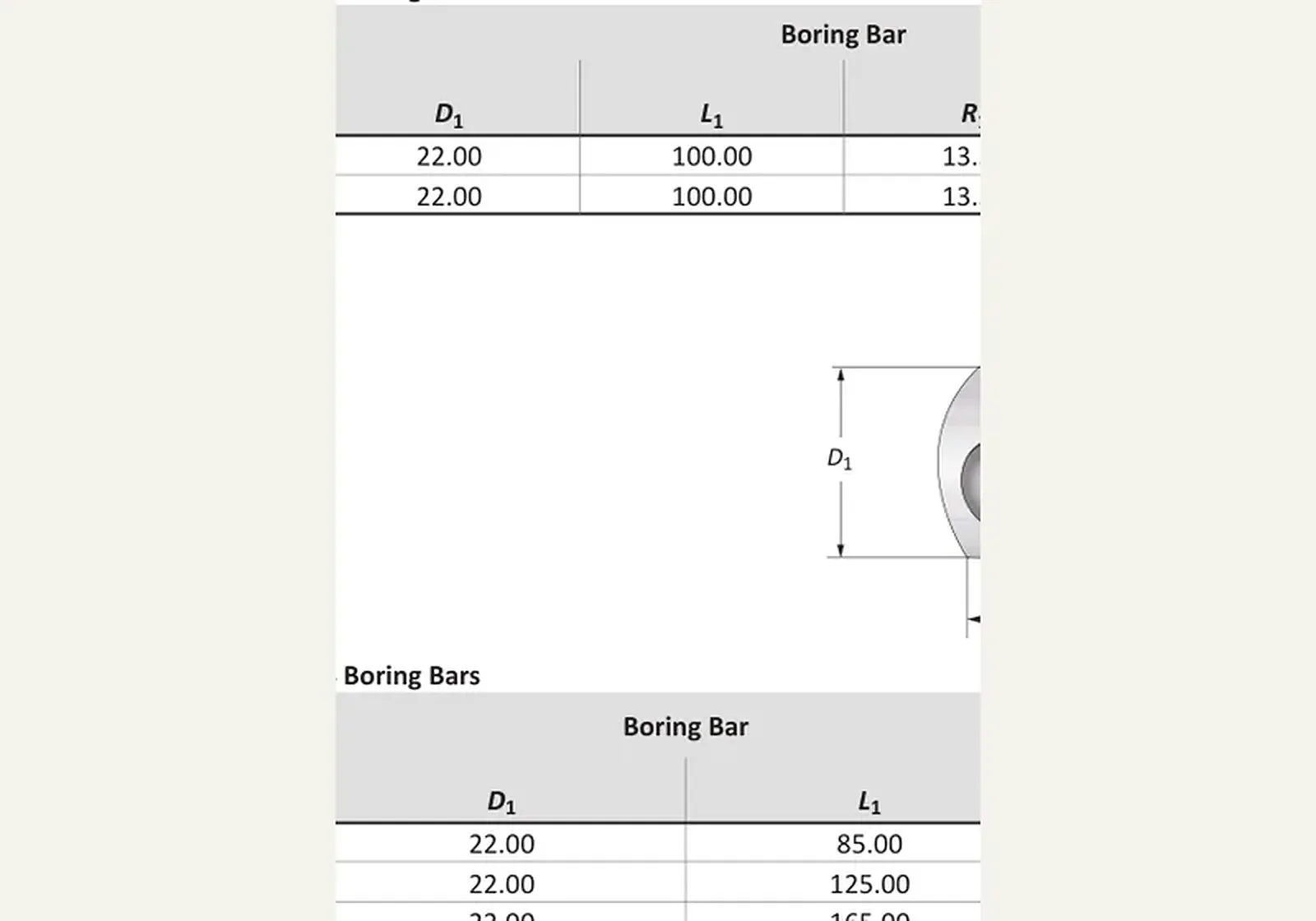

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточная головка UPA 4 22.00 DIN 69871 · 218089
Расточная головка UPA 4 22.00. Масса — 0.10 кг. D1 — 22.00 мм.
Линейка — Универсальные головки UPA. Конус шпинделя выполнен на хвостовике самой головки UPA (SK — DIN 69871, DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016). Соединение MVS интерфейсом UPA не является. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от158 100 ₽(НДС 22% включён)
Wohlhaupter · Универсальные головки UPA
Назначение
Универсальная расточная головка UPA 4 Wohlhaupter для торцевания, конусного растачивания и нарезания резьбы на неподвижной заготовке.
Принцип работы и конструкция
Собственный привод радиальной подачи салазок: головка UPA 4 вращается со шпинделем, салазки за оборот смещают резец. Конус шпинделя выполнен на хвостовике самой головки. Соединение MVS интерфейсом UPA не является.
Технические параметры
Нижняя граница диапазона зависит от резцовой оснастки. Предельная частота, если указана в таблице, — конструктивный предел по ISO 15641.
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297 и не взаимозаменяем с SK ATC. Конус Морзе — DIN 1806 / ГОСТ 25557-2016.
Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул 218089, диапазон растачивания и тип конуса шпинделя.
Размеры этой позиции
- D1
- 22.00 мм
- L1
- 100.00 мм
- R1
- 13.50
- Масса
- 0.10 кг
- Тип
- Левое
- форма пластины
- 103
- Форма пластины
- 103
Краткие факты
- Артикул
- 218089
- Бренд
- Wohlhaupter
- Раздел
- Универсальные головки UPA
от158 100 ₽(НДС 22% включён)
Раздел каталога: Расточные головки UPA 4 и принадлежности
