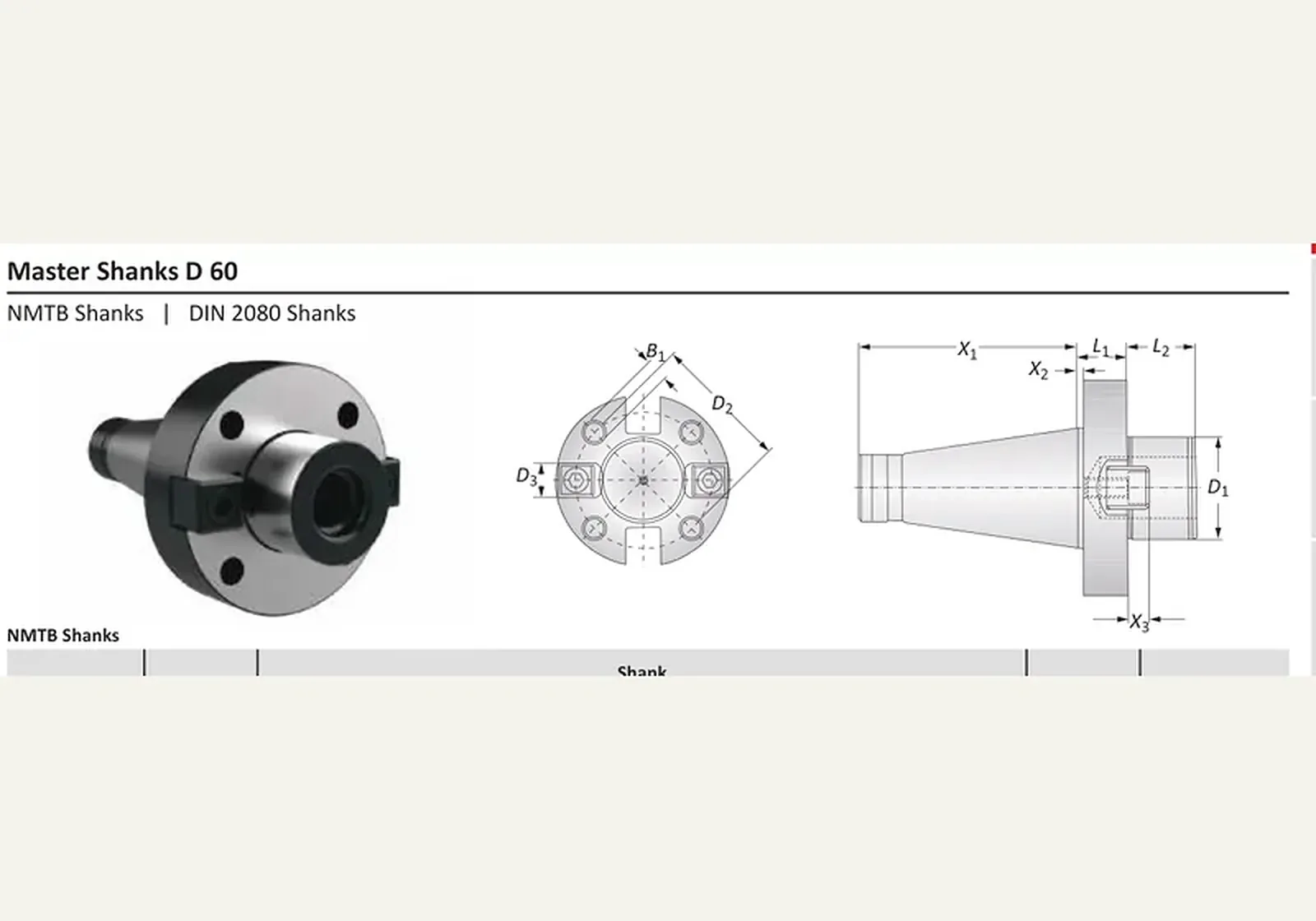

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Мастер-хвостовики MVS D60 50 · 198051T004480
Мастер-хвостовики MVS D60 50 · 198051T004480. Размер конуса — 50.
Линейка — Растачивание больших диаметров. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
Цена по запросу
Wohlhaupter · Растачивание больших диаметров
Назначение
Мастер-хвостовики MVS D60 50 · 198051T004480. Мастер-хвостовик: конус шпинделя и соединение MVS.
Принцип работы и конструкция
Мастер-хвостовик устанавливают в шпиндель: с одной стороны конус шпинделя, с другой — соединение MVS типоразмера D40 или D60 под салазки и кассеты Alu-Line.
Технические параметры
Размер конуса — 50; Соединение — D 60; X1 — 126.80 мм; X2 — 3.20 мм; L1 — 29.00 мм; L2 — 40.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на этом мастер-хвостовике. Присоединительная поверхность — соединение MVS типоразмера D40 или D60.
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007; BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011; DIN 2080 — ручная смена.
Применение и подбор
В запросе указывают артикул 198051T004480, D1 60.00 мм, вылет X1 126.80 мм, размер конуса 50.
Размеры этой позиции
- Размер конуса
- 50
- Соединение
- D 60
- X1
- 126.80 мм
- X2
- 3.20 мм
- L1
- 29.00 мм
- L2
- 40.00 мм
- D1
- 60.00 мм
- X3
- 12.50 мм
- D2
- 101.60 мм
- D3
- 25.40 мм
- B1
- M16
- Масса
- 8.00 кг
Краткие факты
- Артикул
- 198051T004480
- Бренд
- Wohlhaupter
- Раздел
- Растачивание больших диаметров
Примечания
Цена по запросу
Раздел каталога: Мастер-хвостовики MVS D60
