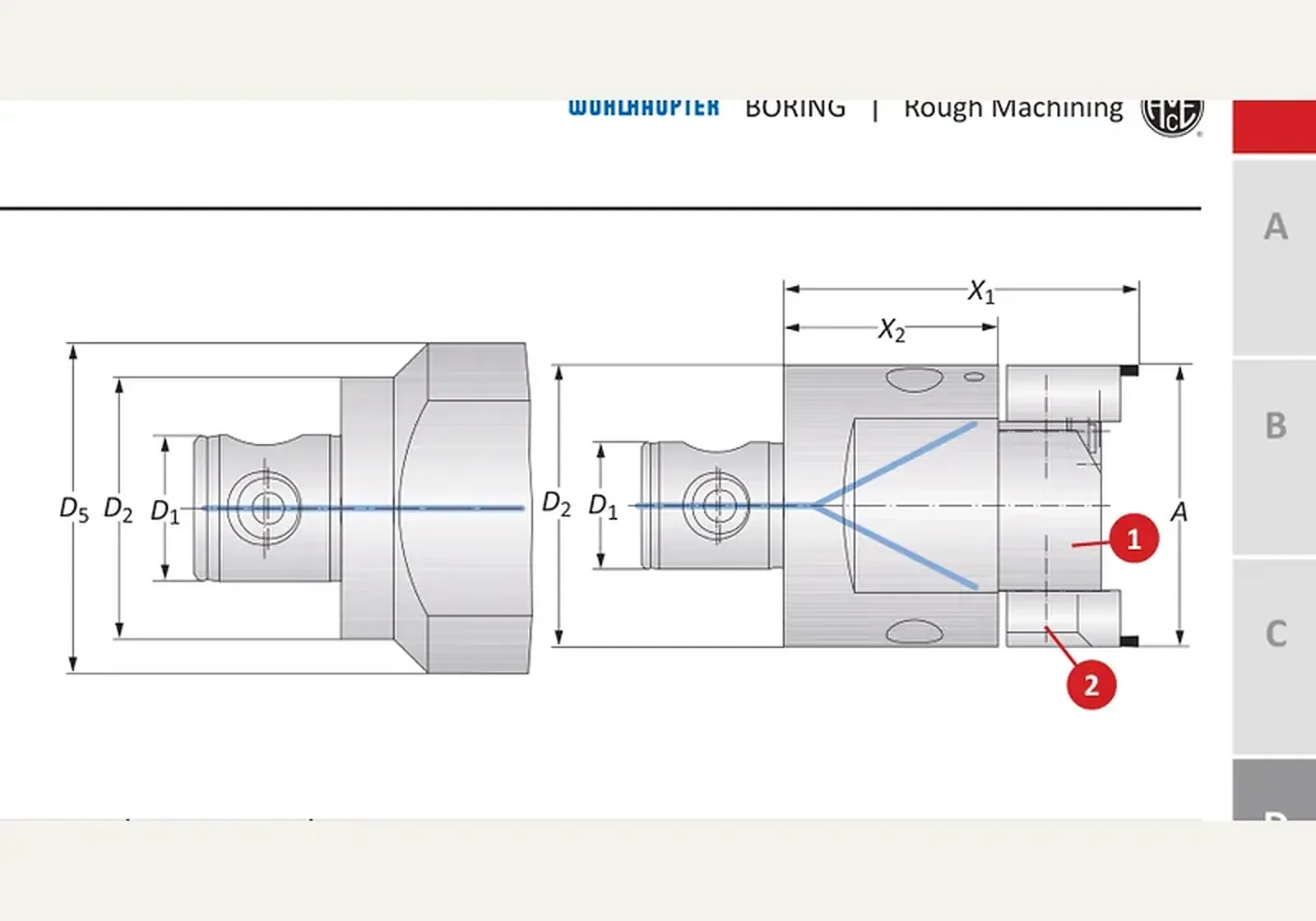

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Инструменты для осевой канавки 50-28 DIN ISO 1832 · 148010
Инструменты для осевой канавки 50-28 · 148010. D1 — типоразмер соединения MVS 50-28.
Линейка — Черновая обработка. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от527 900 ₽(НДС 22% включён)
Wohlhaupter · Черновая обработка
Назначение
Державка для осевой канавки на зубчатом корпусе Twin Cutter. D2 / D1 — типоразмер соединения MVS 50-28; A — 20.00 - 58.00 мм; X1 — 83.00 мм; X2 — 55.00 мм. Конус шпинделя выполнен на мастер-хвостовике.
Принцип работы и конструкция
Державка стоит в зубчатом посадочном поле корпуса; соединение — MVS. Это не расточная головка Twin Cutter и не картридж VolCut.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; D2 / D1 — типоразмер соединения MVS 50-28; A — 20.00 - 58.00 мм; X1 — 83.00 мм; X2 — 55.00 мм.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул 148010, диаметр D1 и типоразмер соединения MVS.
Размеры этой позиции
- D2 / D1
- 50-28
- A
- 20.00 - 58.00 мм
- X1
- 83.00 мм
- X2
- 55.00 мм
- D5
- 63.00 мм
- Масса
- 1.30 кг
- Форма пластины
- 304
- 2. Державка пластины
- 226030
- Корпус с зубчатой кассетой
- 148010
- Соединение
- 50 - 28
- винт с цилиндрической головкой
- 140111
- Сервисный ключ
- s2.5 / A
- Зажимная гайка
- 140117
- Резьбовой штифт
- 140121
Краткие факты
- Артикул
- 148010
- Бренд
- Wohlhaupter
- Раздел
- Черновая обработка
Примечания
от527 900 ₽(НДС 22% включён)
Раздел каталога: Черновая обработка
