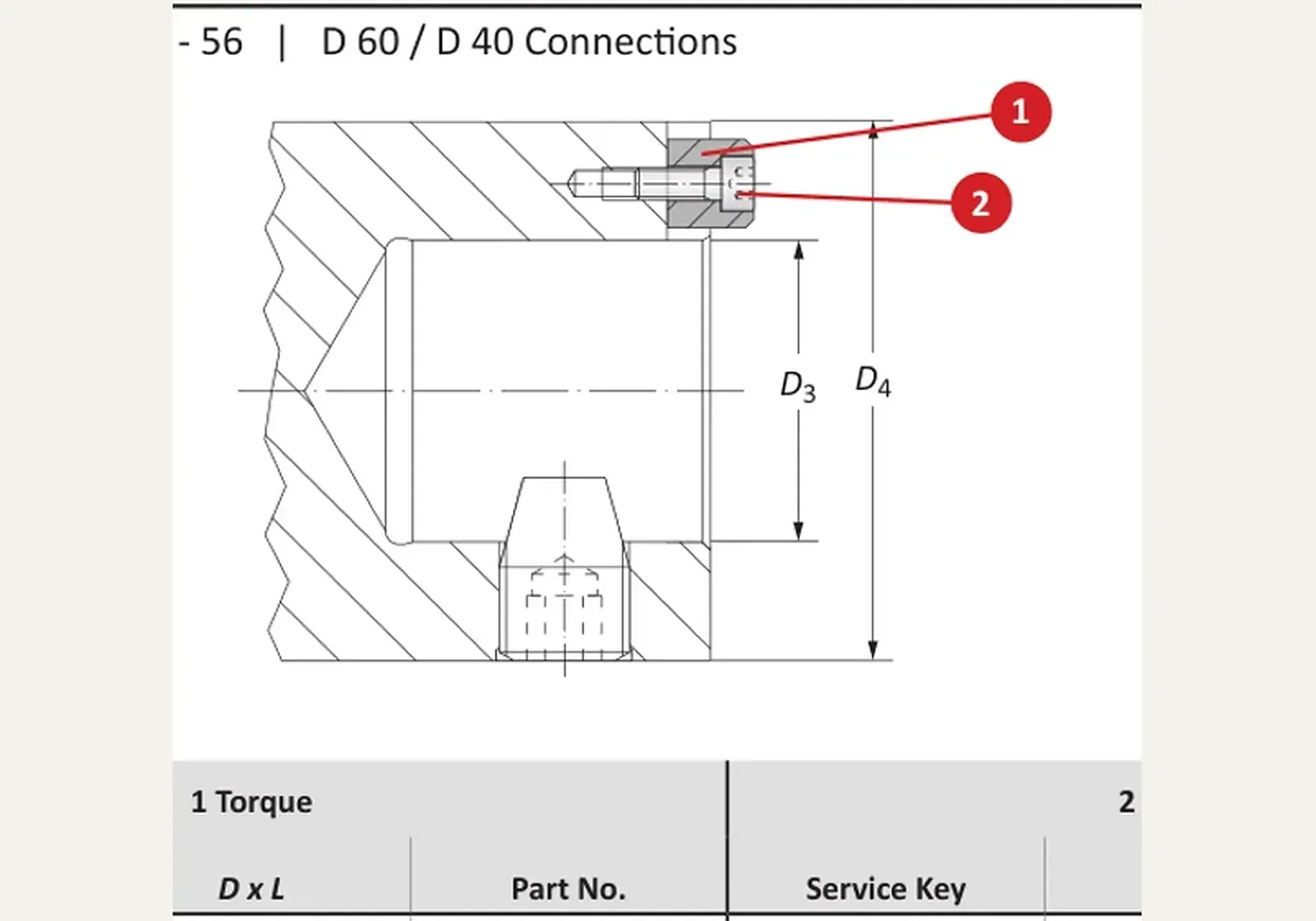

Обозначения на эскизе
- D3
- 100-56
- D4
- 100-56
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Прижимы DIN 1830 · 115641
прижимы DIN 1830. Сервисный ключ — S5 / B.
Линейка — Принадлежности и техинформация. Штифты, прижимы и ключи задают фиксацию и момент затяжки. Дисбаланс — ISO 16084 и ISO 21940-11, предельная частота — ISO 15641. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от18 100 ₽(НДС 22% включён)
Wohlhaupter · Принадлежности и техинформация
Назначение
Артикул 115641 — прижим сменной пластины или фрезерной головки.
Принцип работы и конструкция
Прижим задаёт положение опорных поверхностей пластины. Резьба — M6 x 1 x 16 мм. DIN 1830 — крепление фрезерных головок, не момент этой позиции.
Технические параметры
Момент затяжки, размер ключа и масса — в таблице этой позиции, если приведены. Режимы резания к принадлежности не относятся.
Соответствие стандартам
Дисбаланс сборки — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент и ключ — по таблице артикула.
Классы G из ISO 1940-1 / ГОСТ ИСО 1940-1-2007 к модульной сборке не применяют.
Применение и подбор
В запросе указывают артикул 115641 и посадочное место.
Размеры этой позиции
- Сервисный ключ
- S5 / B
- D x L
- M6 x 1 x 16 мм
Краткие факты
- Артикул
- 115641
- Бренд
- Wohlhaupter
- Раздел
- Принадлежности и техинформация
- DIN
- DIN 1830
- Лист
- Принадлежности
Примечания
от18 100 ₽(НДС 22% включён)
Раздел каталога: Принадлежности
