Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 101 68.00-96.00 96.00-124.00 124.00-152.00 DIN ISO 1832 · 103065

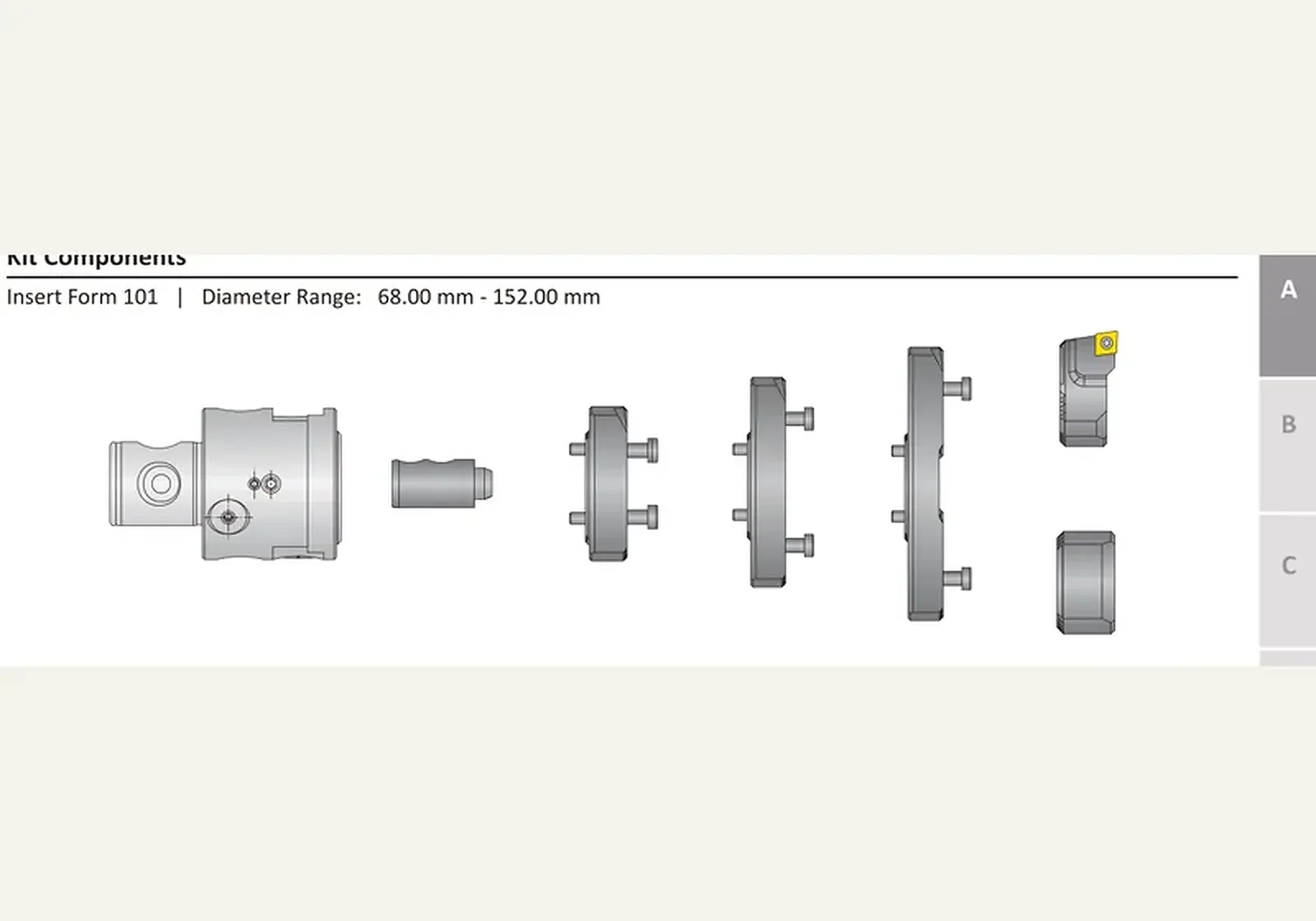

Форма 101 68.00-96.00 96.00-124.00 124.00-152.00 · 103065. Расточная головка — 501001.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от3 353 200 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Форма 101 68.00-96.00 96.00-124.00 124.00-152.00 · 103065 — сменная пластина для DigiBore. Конус шпинделя и соединение MVS к пластине не относятся.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
Расточная головка — 501001; Диапазон растачивания — 68.00 - 96.00 96.00 - 124.00 124.00 - 152.00 мм; Зубчатые кассеты — 501054 501055 501056; Державка пластины — 502064; Противовес — 502165 кг; Подача СОЖ — 501157.
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 103065, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- Расточная головка
- 501001
- Диапазон растачивания
- 68.00 - 96.00 96.00 - 124.00 124.00 - 152.00 мм
- Зубчатые кассеты
- 501054 501055 501056
- Державка пластины
- 502064
- Противовес
- 502165 кг
- Подача СОЖ
- 501157
- Сервисный ключ
- 115576 (s4) 115590 (T8)
Краткие факты
- Артикул
- 103065
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 101
Примечания
от3 353 200 ₽(НДС 22% включён)
Раздел каталога: Форма 101
