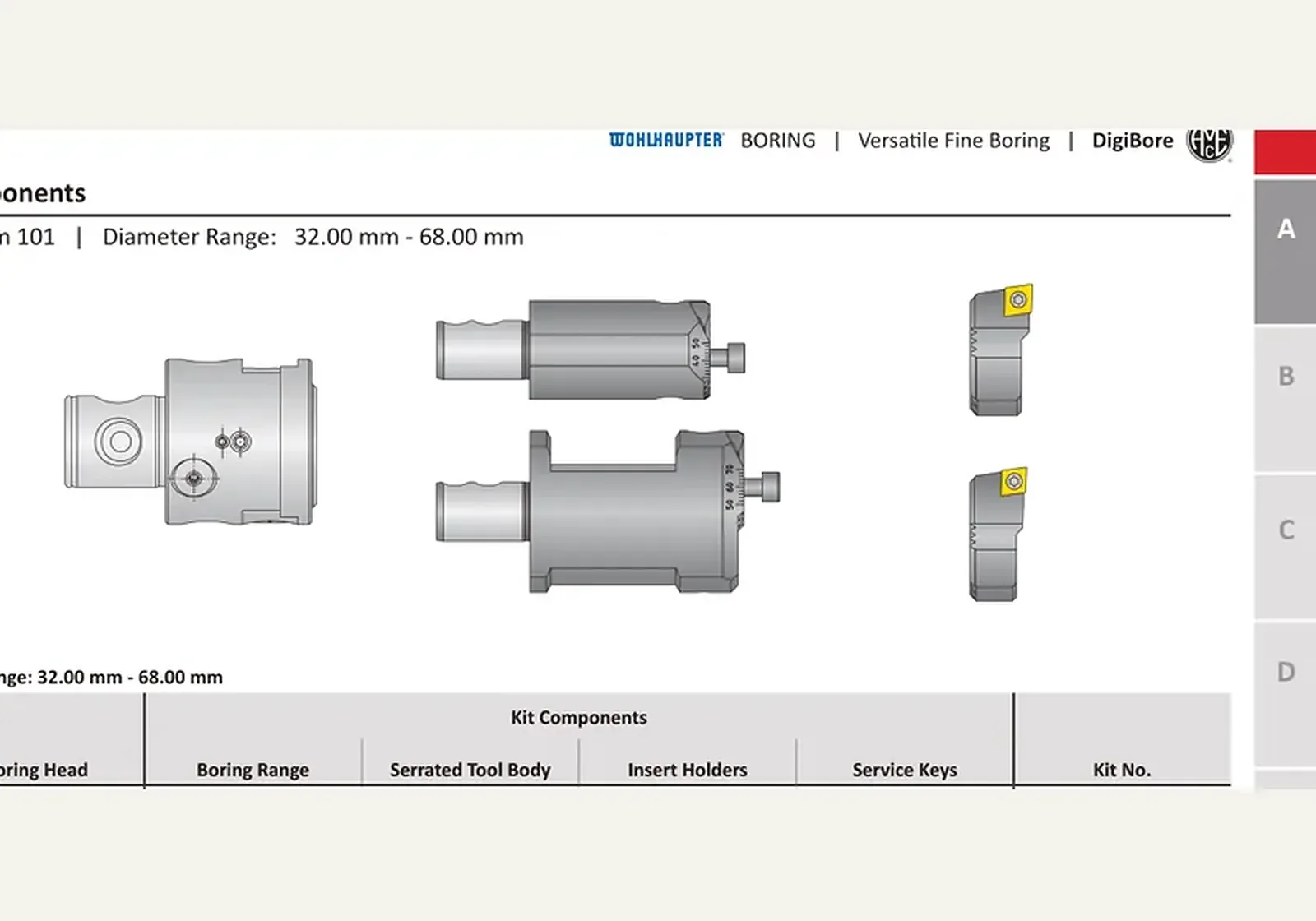

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Цифровые головки DigiBore 32.00-50.00 50.00-68.00 · 103063
Цифровые головки DigiBore 32.00-50.00 50.00-68.00 · 103063. Расточная головка — 501001.
Линейка — Digi Bore. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от3 241 200 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Digi Bore
Назначение
Цифровые головки DigiBore 32.00-50.00 50.00-68.00 · 103063 — чистовая расточная головка DigiBore.
Принцип работы и конструкция
DigiBore — цифровое исполнение с внутренней балансировкой, присоединяется через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Расточная головка — 501001; Диапазон растачивания — 32.00 - 50.00 50.00 - 68.00 мм; Корпус с зубчатой кассетой — 501052 501053; Державки пластин — 502058 502059; Сервисный ключ — 115576 (s4) 115590 (T8); Раздел — Универсальное чистовое растачивание.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул 103063, диапазон растачивания 32.00 - 50.00 50.00 - 68.00 мм, размер ключа s4, T8.
Размеры этой позиции
- Расточная головка
- 501001
- Диапазон растачивания
- 32.00 - 50.00 50.00 - 68.00 мм
- Корпус с зубчатой кассетой
- 501052 501053
- Державки пластин
- 502058 502059
- Сервисный ключ
- 115576 (s4) 115590 (T8)
Краткие факты
- Артикул
- 103063
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от3 241 200 ₽(НДС 22% включён)
Раздел каталога: Цифровые головки DigiBore
