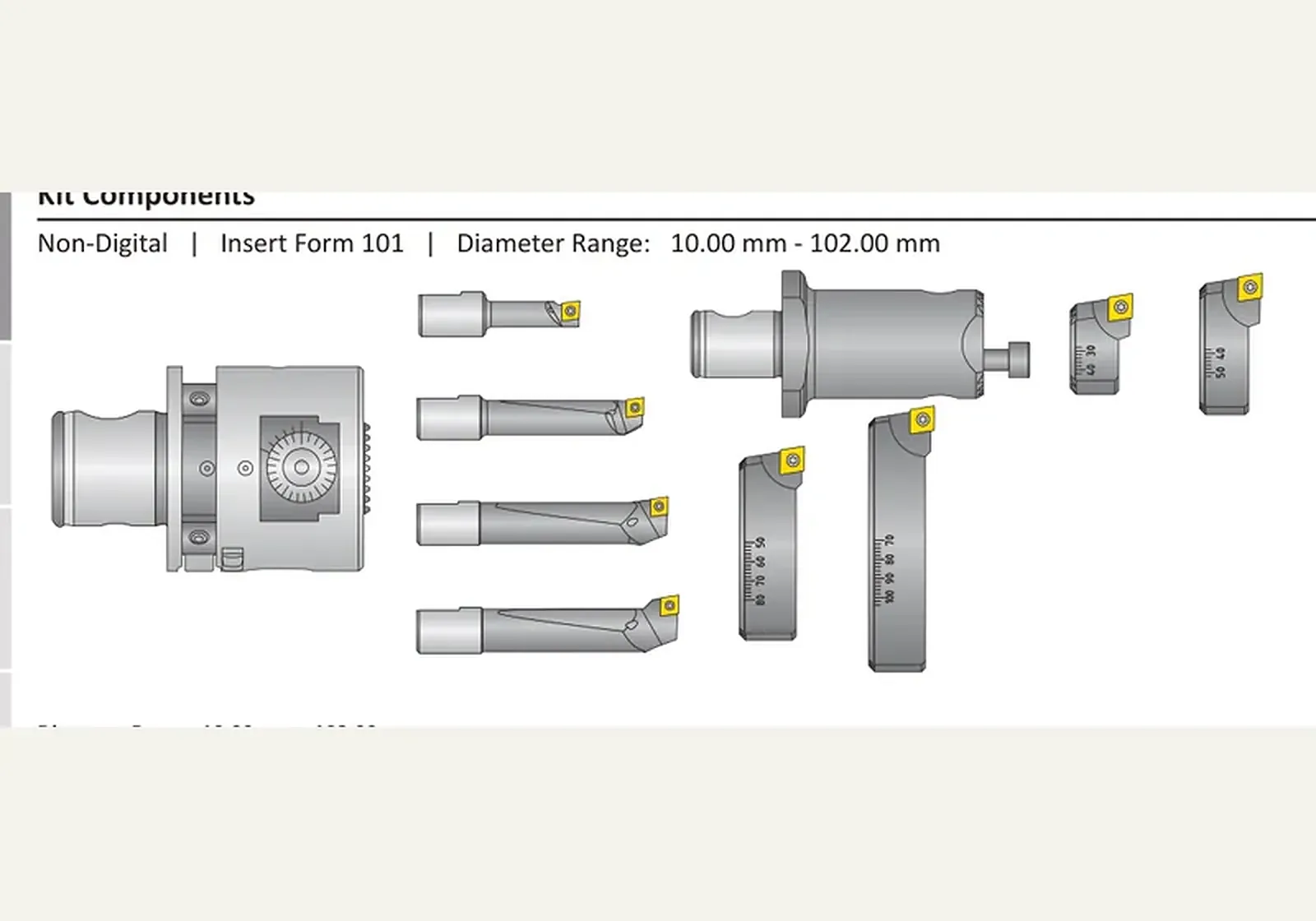

Комплектующие набора · 103052
Комплектующие набора · 103052. Головка — 536001.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от3 088 800 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Комплектующие набора · 103052 — принадлежность головка 248, не расточная головка.
Принцип работы и конструкция
Винт, ключ или прижим крепят держатель пластины, пластину или противовес. Конуса шпинделя на этой детали нет.
Технические параметры
Головка — 536001; Диапазон — 52.00 - 77.00 мм; № — 218048; Корпус инструмента — 236021; Кусок — 236020; Сервисный ключ — 115575 (s2.5).
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул 103052, диапазон растачивания 52.00 - 77.00 мм, размер ключа s2.5.
Размеры этой позиции
- Головка
- 536001
- Диапазон
- 52.00 - 77.00 мм
- №
- 218048
- Корпус инструмента
- 236021
- Кусок
- 236020
- Сервисный ключ
- 115575 (s2.5)
Краткие факты
- Артикул
- 103052
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
Примечания
от3 088 800 ₽(НДС 22% включён)
Раздел каталога: Комплектующие набора
