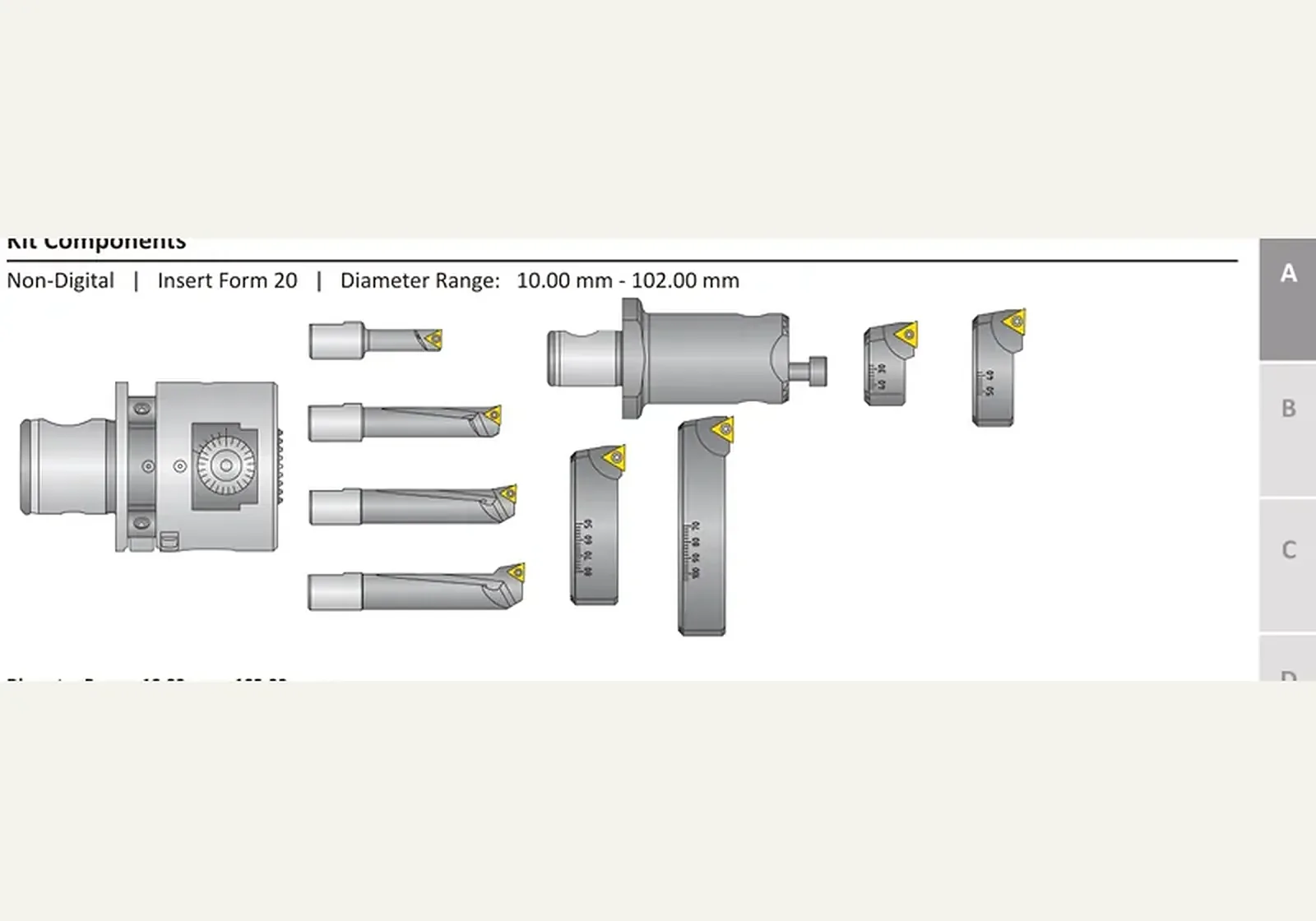

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Форма 20 DIN ISO 1832 · 103051
Форма 20 · 103051. Диапазон — 52.00 - 77.00 мм.
Линейка — Расточная головка 248. Тип конуса шпинделя определяет мастер-хвостовик, модули сборки присоединяются через соединение MVS. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от3 091 000 ₽(НДС 22% включён)
Wohlhaupter · Универсальное чистовое растачивание · Расточная головка 248
Назначение
Форма 20 · 103051 — треугольная сменная пластина ISO T (TOGX). 91° — угол в плане держателя, не угол пластины; не ромб 80° формы 101.
Принцип работы и конструкция
Пластину подбирают по обозначению DIN ISO 1832 и группе обрабатываемого материала ISO 513.
Технические параметры
Диапазон — 52.00 - 77.00 мм; Головка — 536001; № — 218059; Корпус инструмента — 236021; Кусок — 236020; Сервисный ключ — 115575 (s2.5).
Соответствие стандартам
Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).
Применение и подбор
В запросе указывают артикул 103051, обозначение по DIN ISO 1832 и группу обрабатываемого материала ISO 513.
Размеры этой позиции
- Диапазон
- 52.00 - 77.00 мм
- Головка
- 536001
- №
- 218059
- Корпус инструмента
- 236021
- Кусок
- 236020
- Сервисный ключ
- 115575 (s2.5)
Краткие факты
- Артикул
- 103051
- Бренд
- Wohlhaupter
- Раздел
- Универсальное чистовое растачивание
- Лист
- Форма 20
Примечания
от3 091 000 ₽(НДС 22% включён)
Раздел каталога: Форма 20
