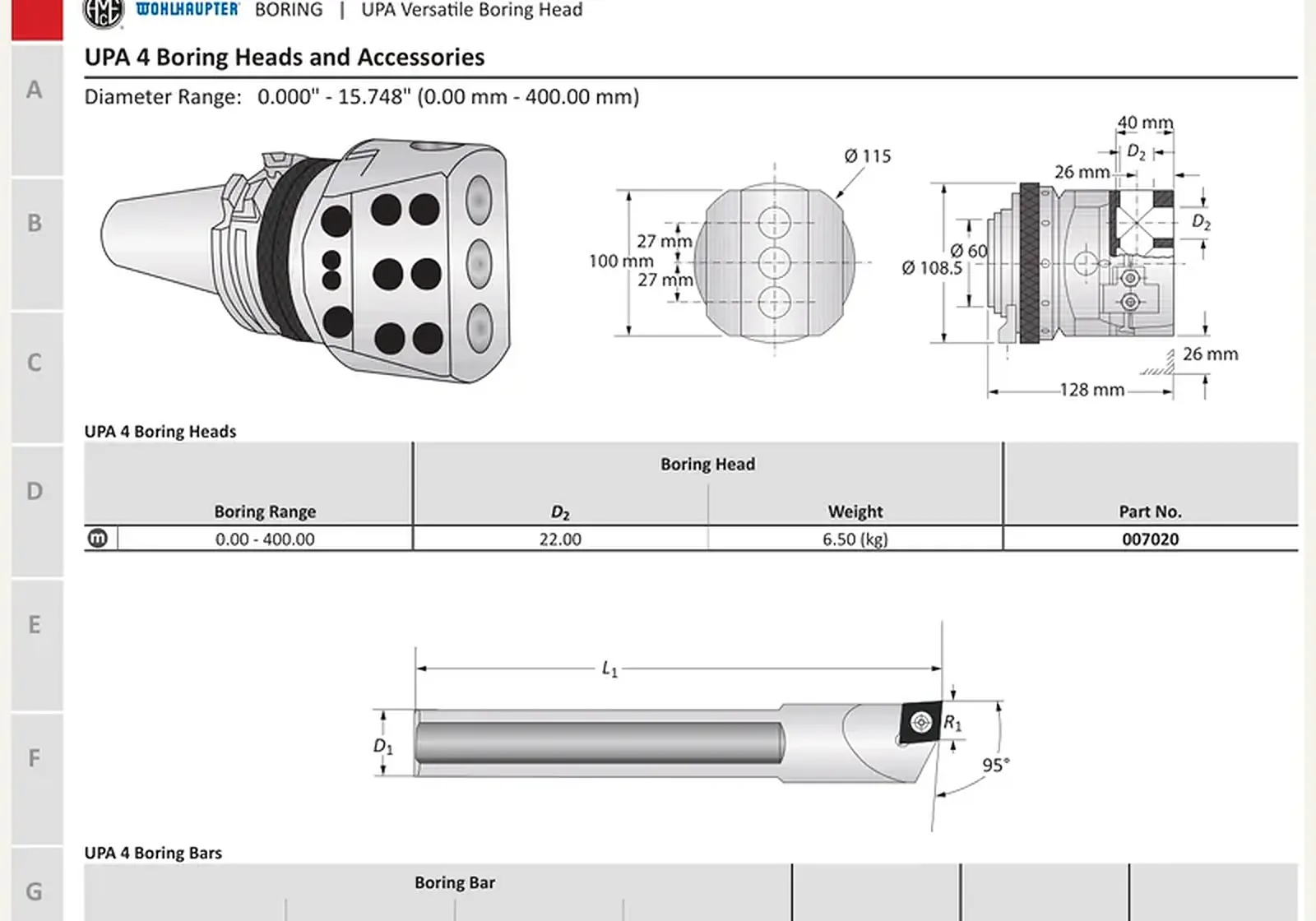

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточная головка UPA 4 22.00 DIN 69871 · 081092
Расточная головка UPA 4 22.00. Диапазон растачивания — 0.00-400.00 мм. D2 — 22.00 мм.
Линейка — Универсальные головки UPA. Конус шпинделя выполнен на хвостовике самой головки UPA (SK — DIN 69871, DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016). Соединение MVS интерфейсом UPA не является. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от158 100 ₽(НДС 22% включён)
Wohlhaupter · Универсальные головки UPA
Назначение
Универсальная расточная головка UPA 4 Wohlhaupter для торцевания, конусного растачивания и нарезания резьбы на неподвижной заготовке. Диапазон растачивания — 0.00-400.00 мм.
Принцип работы и конструкция
Собственный привод радиальной подачи салазок: головка UPA 4 вращается со шпинделем, салазки за оборот смещают резец. Конус шпинделя выполнен на хвостовике самой головки. Соединение MVS интерфейсом UPA не является.
Технические параметры
Масса — 6.50 кг. Нижняя граница диапазона зависит от резцовой оснастки. Предельная частота, если указана в таблице, — конструктивный предел по ISO 15641.
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297 и не взаимозаменяем с SK ATC. Конус Морзе — DIN 1806 / ГОСТ 25557-2016.
Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул 081092, диапазон растачивания и тип конуса шпинделя.
Размеры этой позиции
- D2
- 22.00 мм
- Диапазон растачивания
- 0.00-400.00 мм
- Масса
- 6.50 кг
- D1
- 22.00 мм
- L1
- 100.00 мм
- R1
- 13.50
- Тип
- Правое
- форма пластины
- 103
- Форма пластины
- 103
Краткие факты
- Артикул
- 081092
- Бренд
- Wohlhaupter
- Раздел
- Универсальные головки UPA
от158 100 ₽(НДС 22% включён)
Раздел каталога: Расточные головки UPA 4 и принадлежности
