Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточная головка UPA 3 и принадлежности 18.00 DIN 69871 · 073003
Расточная головка UPA 3 и принадлежности 18.00. Масса — 0.10 кг. D1 — 18.00 мм.

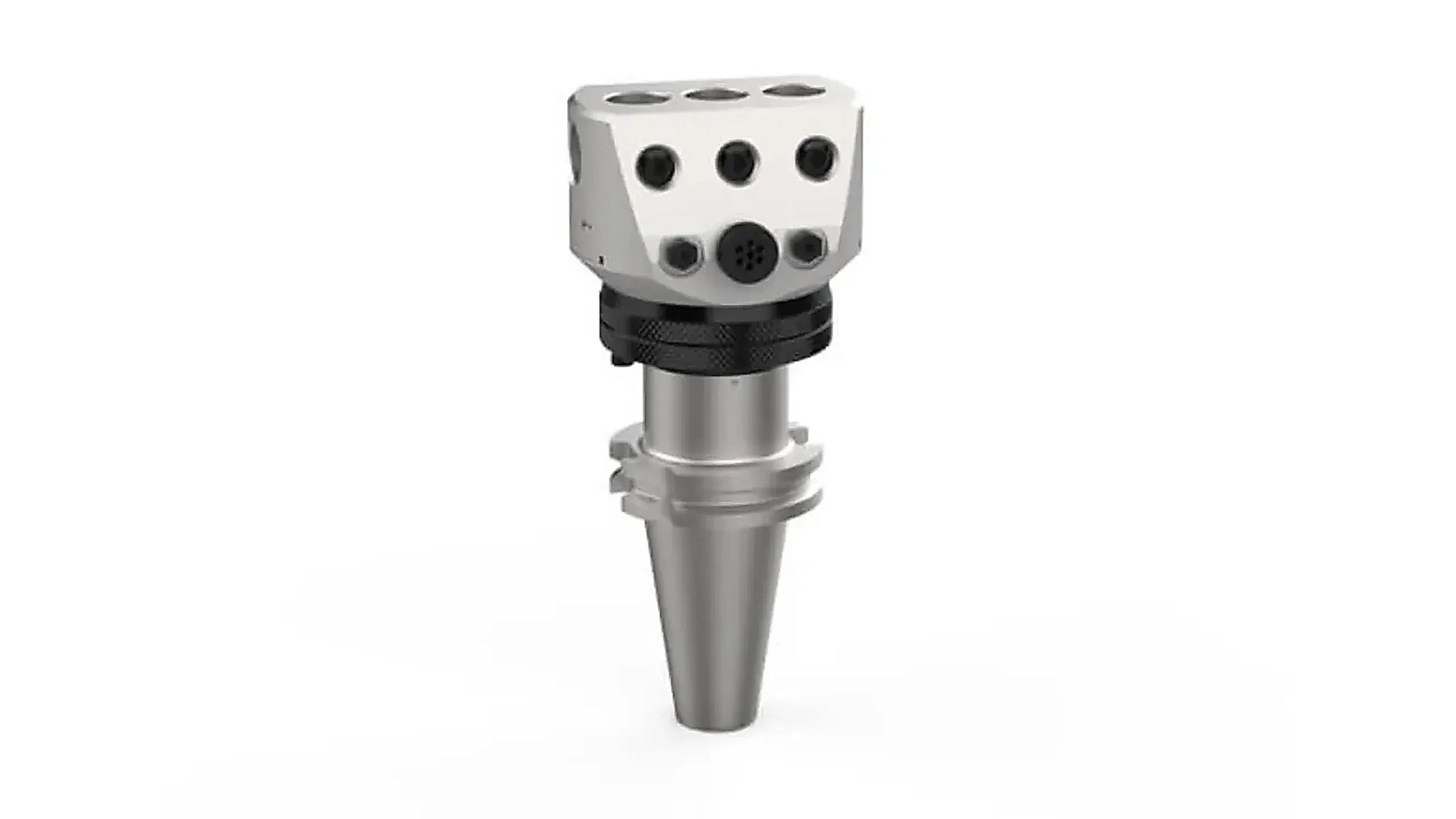

Линейка — Универсальные головки UPA. Конус шпинделя выполнен на хвостовике самой головки UPA (SK — DIN 69871, DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016). Соединение MVS интерфейсом UPA не является. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от79 800 ₽(НДС 22% включён)
Wohlhaupter · Универсальные головки UPA
Назначение
Артикул 073003 — принадлежность универсальной расточной головки UPA 3.
Принцип работы и конструкция
Принадлежность UPA 3: комплектуют к корпусу того же типоразмера. С кассетами чистовых головок не смешивают. D1 — 18.00 мм.
Технические параметры
Нижняя граница диапазона зависит от резцовой оснастки. Предельная частота, если указана в таблице, — конструктивный предел по ISO 15641.
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297 и не взаимозаменяем с SK ATC. Конус Морзе — DIN 1806 / ГОСТ 25557-2016.
Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул 073003 и типоразмер UPA 3.
Размеры этой позиции
- D1
- 18.00 мм
- L1
- 80.00 мм
- R1
- 13.50
- Масса
- 0.10 кг
- Тип
- Правое
- форма пластины
- 103
- Глубина растачивания
- 30.00 мм
- Обозначение
- B306
Краткие факты
- Артикул
- 073003
- Бренд
- Wohlhaupter
- Раздел
- Универсальные головки UPA
от79 800 ₽(НДС 22% включён)
Раздел каталога: Универсальные головки UPA
