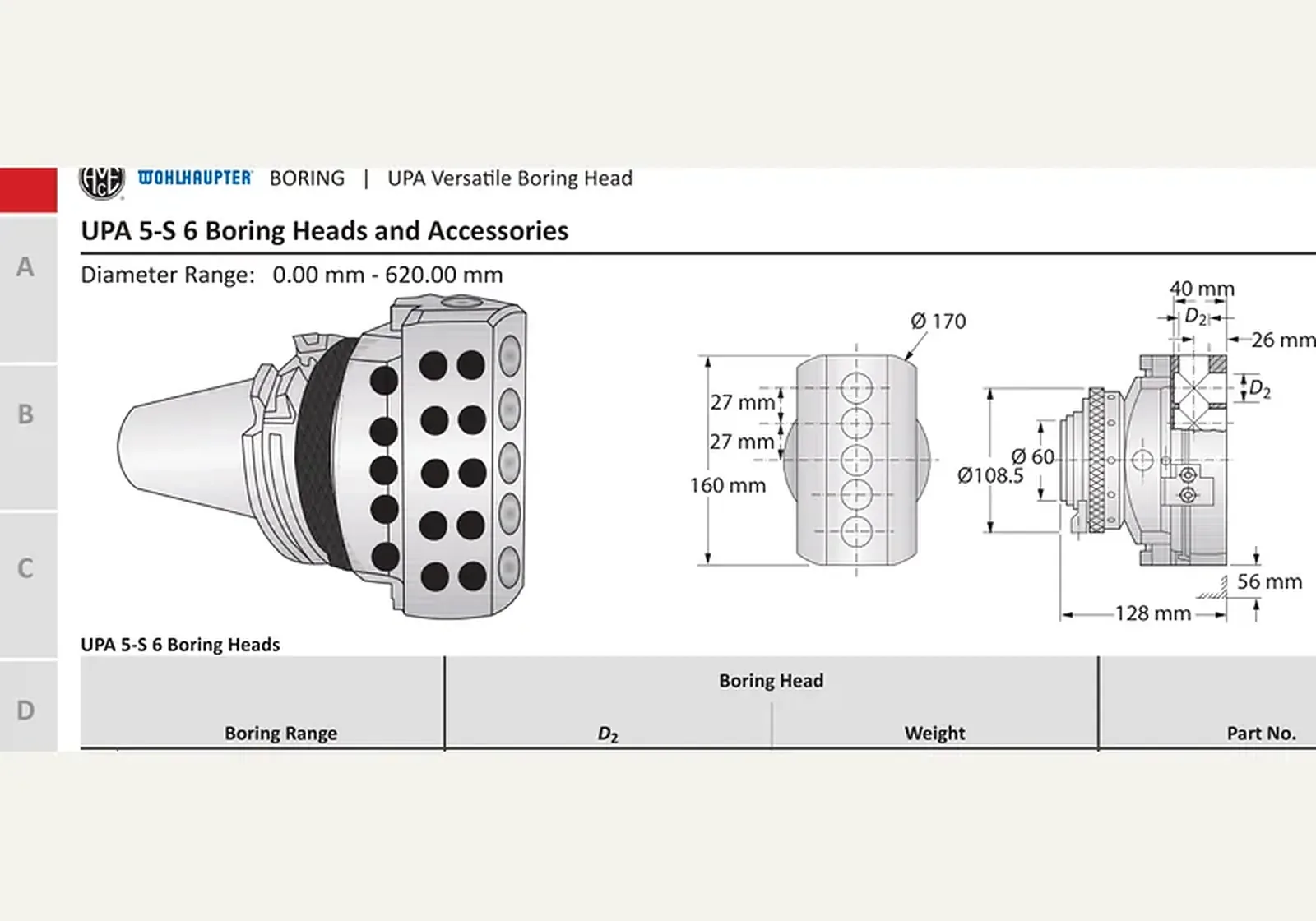

Обозначения на эскизе
Буквы на эскизе совпадают с обозначениями в таблице размеров.
Расточные головки UPA 5-S 6 и принадлежности Ø 0–620 DIN 69871 · 013020
Расточные головки UPA 5-S 6 и принадлежности Ø 0–620. Диапазон растачивания — 0.00 - 620.00 мм. D2 — 22.00 мм.
Линейка — Универсальные головки UPA. Конус шпинделя выполнен на хвостовике самой головки UPA (SK — DIN 69871, DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016). Соединение MVS интерфейсом UPA не является. Соответствие стандартам DIN и ISO приведено в разделе «Стандарты и номенклатура».
от8 041 200 ₽(НДС 22% включён)
Wohlhaupter · Универсальные головки UPA
Назначение
Универсальная расточная головка UPA 5-S 6 Wohlhaupter для торцевания, конусного растачивания и нарезания резьбы на неподвижной заготовке. Диапазон растачивания — 0.00 - 620.00 мм.
Принцип работы и конструкция
Собственный привод радиальной подачи салазок: головка UPA 5-S 6 вращается со шпинделем, салазки за оборот смещают резец. Конус шпинделя выполнен на хвостовике самой головки. Соединение MVS интерфейсом UPA не является.
Технические параметры
Масса — 7.90 кг. Нижняя граница диапазона зависит от резцовой оснастки. Предельная частота, если указана в таблице, — конструктивный предел по ISO 15641.
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297 и не взаимозаменяем с SK ATC. Конус Морзе — DIN 1806 / ГОСТ 25557-2016.
Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул 013020, диапазон растачивания и тип конуса шпинделя.
Размеры этой позиции
- D2
- 22.00 мм
- Диапазон растачивания
- 0.00 - 620.00 мм
- Масса
- 7.90 кг
Краткие факты
- Артикул
- 013020
- Бренд
- Wohlhaupter
- Раздел
- Универсальные головки UPA
от8 041 200 ₽(НДС 22% включён)
Раздел каталога: Расточные головки UPA 5-S 6
