Режимы резания.

Назначение

Ориентиры режимов резания для наладки. Таблица этого листа не является нормативом раздела.

Принцип работы и конструкция

Значения корректируют по материалу, жёсткости и СОЖ. Предельная частота — ISO 15641.

Технические параметры

Единицы — по подписи таблицы.

Соответствие стандартам

Дисбаланс — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент затяжки и размер ключа — в таблице этого листа.

Классы G из ISO 1940-1 к модульной сборке не применяют. Режимы резания, если приведены на соседних листах, не являются нормативом раздела.

Применение и подбор

Режим назначают по строке материала, затем проверяют предел частоты сборки.

Технические данные

Рекомендуемая подача
мм/зуб

Режимы резания

7 строк

Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.

Режимы резания. Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.

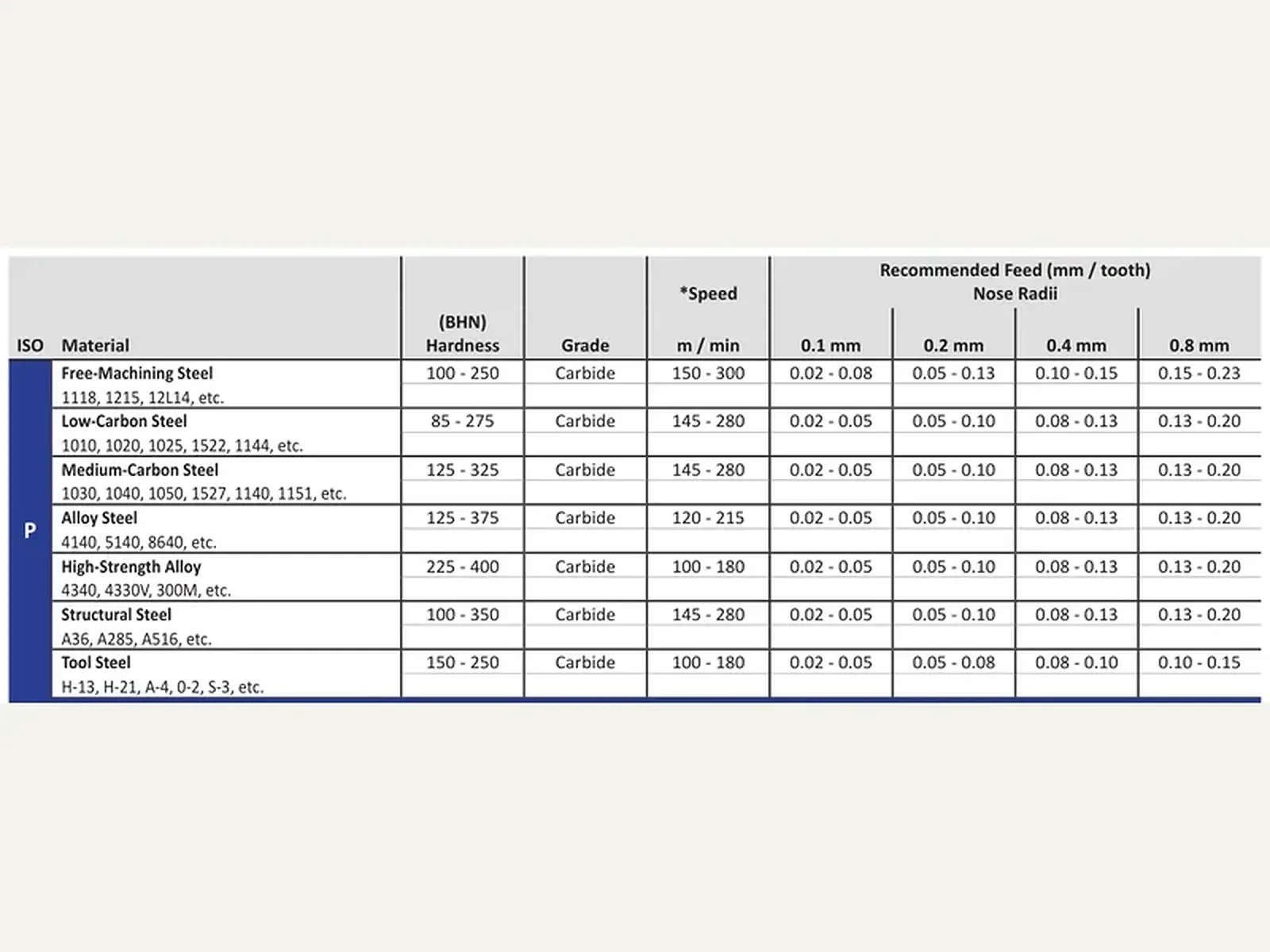

ISOМатериалТвёрдостьМаркам/мин0,1 мм0,2 мм0,4 мм0,8 мм
—Свободнообрабатываемая сталь100-250Твёрдый сплав150-3000.02-0.080.05-0.130.10-0.150.15-0.23
—Низкоуглеродистая сталь85-275Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
—Среднеуглеродистая сталь125-325Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
—Легированная сталь125-375Твёрдый сплав120-2150.02-0.050.05-0.100.08-0.130.13-0.20
—Высокопрочный сплав225-400Твёрдый сплав100-1800.02-0.050.05-0.100.08-0.130.13-0.20
—Конструкционная сталь100-350Твёрдый сплав145-2800.02-0.050.05-0.100.08-0.130.13-0.20
—Инструментальная сталь150-250Твёрдый сплав100-1800.02-0.050.05-0.080.08-0.100.10-0.15

Режимы резания · 2

28 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Режимы резания · 2. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
МатериалТвёрдостьМаркам/мин0,1 мм0,2 мм0,4 мм0,8 мм
Инструментальная сталь150 - 250Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
H-13, H-21, A-4, 0-2, S-3, etc.150 - 250Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
Жаропрочный сплав140 - 310Твёрдый сплав30 - 700.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
Hastelloy B, Inconel 600 и др.———————
Титановый сплав140 - 310Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
Аэрокосмический сплав185 - 350Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
S82———————
S82185 - 350Твёрдый сплав40 - 900.02 - 0.050.05 - 0.080.08 - 0.130.10 - 0.15
Нержавеющая сталь серии 400185 - 350Твёрдый сплав50 - 1200.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
416, 420, etc.———————
Нержавеющая сталь серии 300135 - 275Твёрдый сплав90 - 1600.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
304, 316, 17-4PH, etc.———————
Супердуплексная нержавеющая сталь135 - 275Твёрдый сплав60 - 1600.02 - 0.050.05 - 0.100.08 - 0.100.10 - 0.15
Износостойкая пластина400 - 600Твёрдый сплав30 - 600.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
Hardox®, AR400, T-1 и др.—CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
Закалённая сталь300 - 500Твёрдый сплав40 - 800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
——CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
Закалённая сталь300 - 500CBN70 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.15
ВЧ / высокопрочный чугун120 - 320Твёрдый сплав145 - 2600.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
Серый / белый чугун180 - 320Твёрдый сплав180 - 3200.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
——CBN400 - 10000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
Серый / белый чугун180 - 320CBN400 - 10000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
Литой алюминий30 - 180Твёрдый сплав260 - 8500.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
——PCD495 - 19950.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
Кованый алюминий30 - 180Твёрдый сплав205 - 6000.02 - 0.050.05 - 0.130.10 - 0.150.15 - 0.23
Алюминиевая бронза100 - 250Твёрдый сплав145 - 2800.02 - 0.050.05 - 0.100.10 - 0.130.13 - 0.20
Латунь100Твёрдый сплав205 - 6000.02 - 0.050.05 - 0.100.08 - 0.130.13 - 0.20
Медь60Твёрдый сплав100 - 1800.02 - 0.050.05 - 0.080.08 - 0.100.10 - 0.13

Режимы резания · 3

2 строки

Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.

Если для сборки короче 5xD рекомендовано 120 м/мин, для 10xD скорость будет 60 м/мин (120 × 0,50). 5xD = 120 м/мин · 10xD = 60 м/мин.

Режимы резания · 3. Единицы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
Для динамического расточного инструмента NOVIДлина
Растачивание Тип8xD9xD10xD
Черновая обработка0.800.600.40
Отделка0.900.700.50
