Расчёт отношения L/D (продолжение) · стр. 370
Принадлежности и техинформация
Расчёт отношения L/D (продолжение).
Назначение
Расчёт отношения вылета к диаметру L/D при выборе материала оправки. Это методика листа, не общий предел всех головок.
Принцип работы и конструкция
Прогиб консоли растёт с кубом вылета. Ориентиры материала оправки приведены в таблице; при большом L/D переходят на тяжёлый сплав или виброгасящий модуль NOVITECH. 10×D относится только к NOVITECH.
Технические параметры
Числа L/D — в таблице этого листа; их не переносят как режим резания.
Соответствие стандартам
Дисбаланс — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент затяжки и размер ключа — в таблице этого листа.
Классы G из ISO 1940-1 к модульной сборке не применяют. Режимы резания, если приведены на соседних листах, не являются нормативом раздела.
Применение и подбор
Сверяют вылет сборки с таблицей, затем выбирают материал оправки.

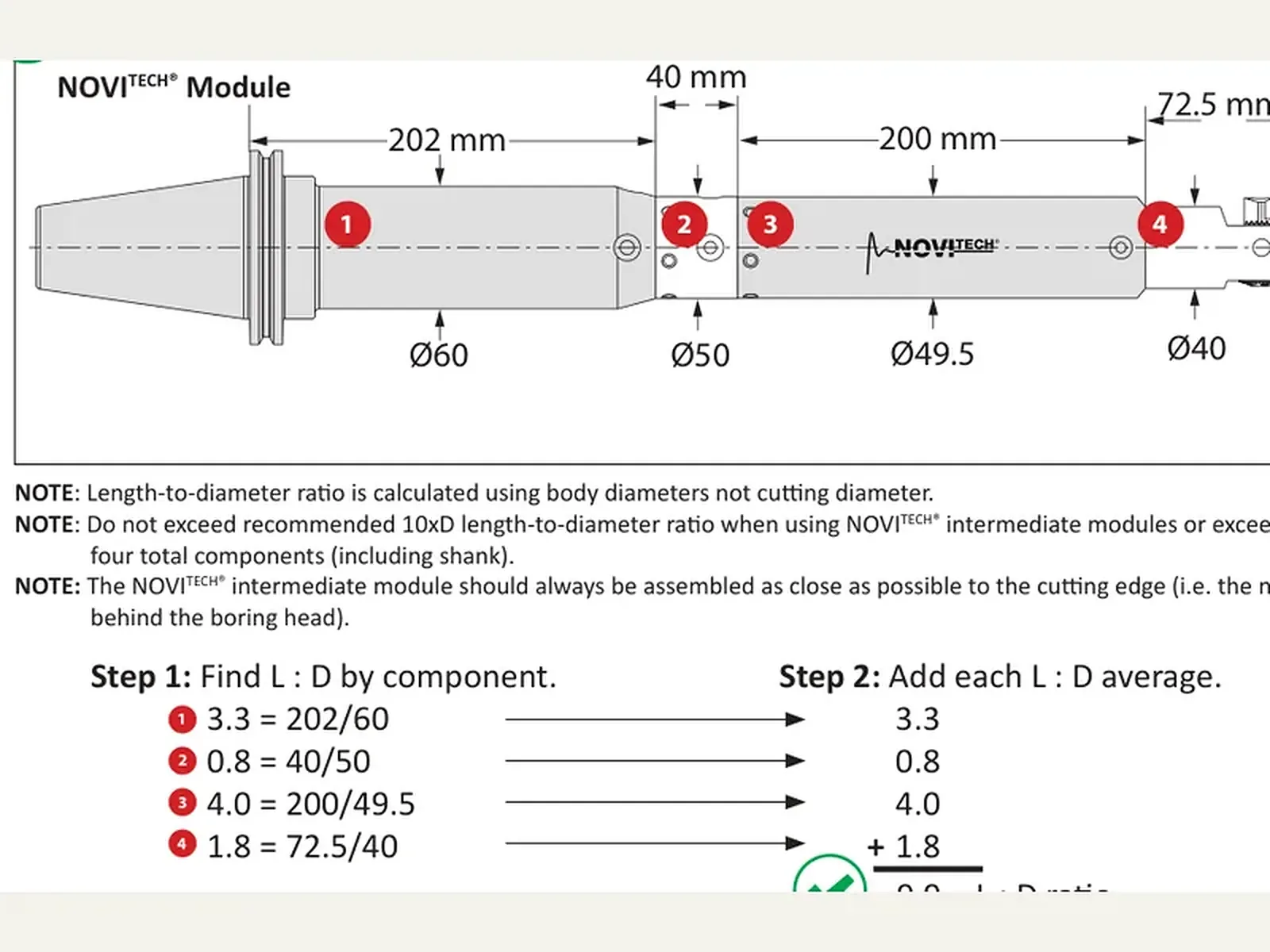

Расчёт отношения L/D (продолжение)
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Компонент | Отношение длины к диаметру, мм |
|---|---|
| Alu-Line | 5 |
| Инструментальная сталь | 6 |
| Тяжёлый сплав | 8 |
| Твёрдый сплав | 9 |
| NOVITECH® | 10 |
