Принадлежности и техинформация
Принадлежности и техинформация.
Назначение

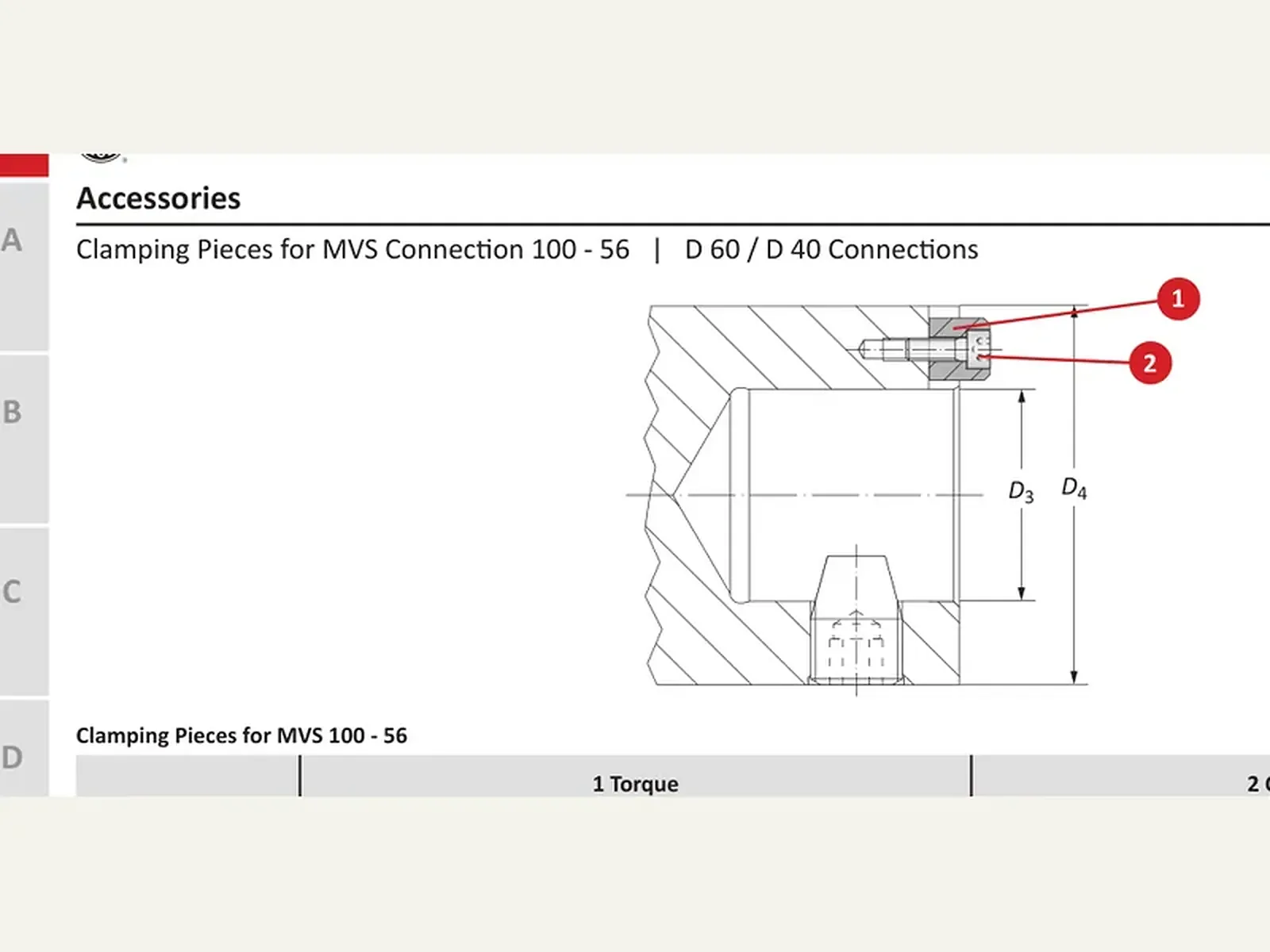

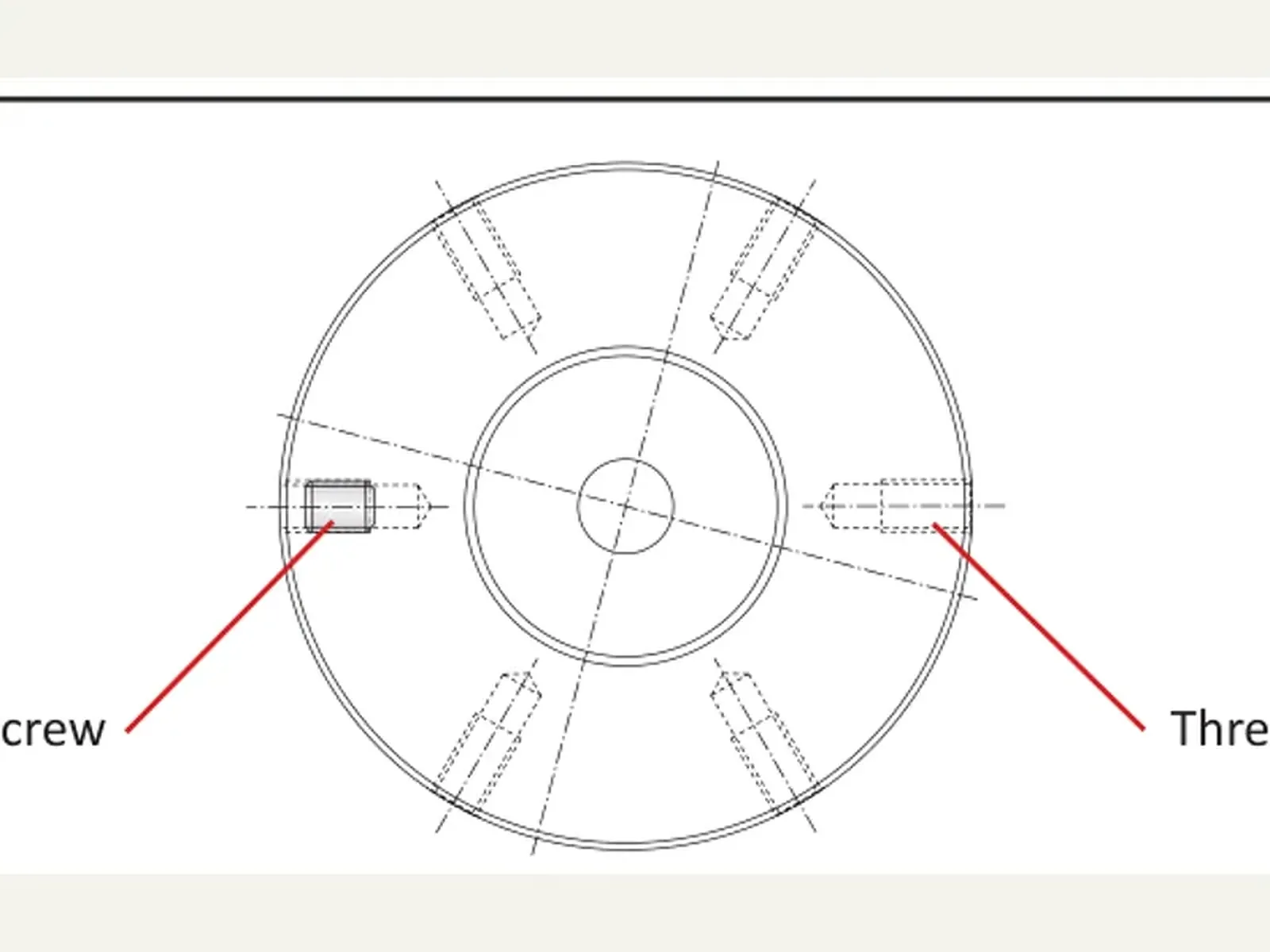

Принадлежности соединения MVS: штифты, прижимы, балансировочные винты, ключи.
Принцип работы и конструкция
Штифт даёт формозамкнутое положение, прижим держит пластину, ключ выдерживает момент затяжки. Конус шпинделя на принадлежности не выполнен.
Технические параметры
Моменты, ключи и посадочные размеры — в таблице листа.
Соответствие стандартам
Дисбаланс — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент затяжки и размер ключа — в таблице этого листа.
Классы G из ISO 1940-1 к модульной сборке не применяют. Режимы резания, если приведены на соседних листах, не являются нормативом раздела.
Применение и подбор
В запросе указывают артикул из таблицы, посадочное место и момент затяжки.
Принадлежности
15 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

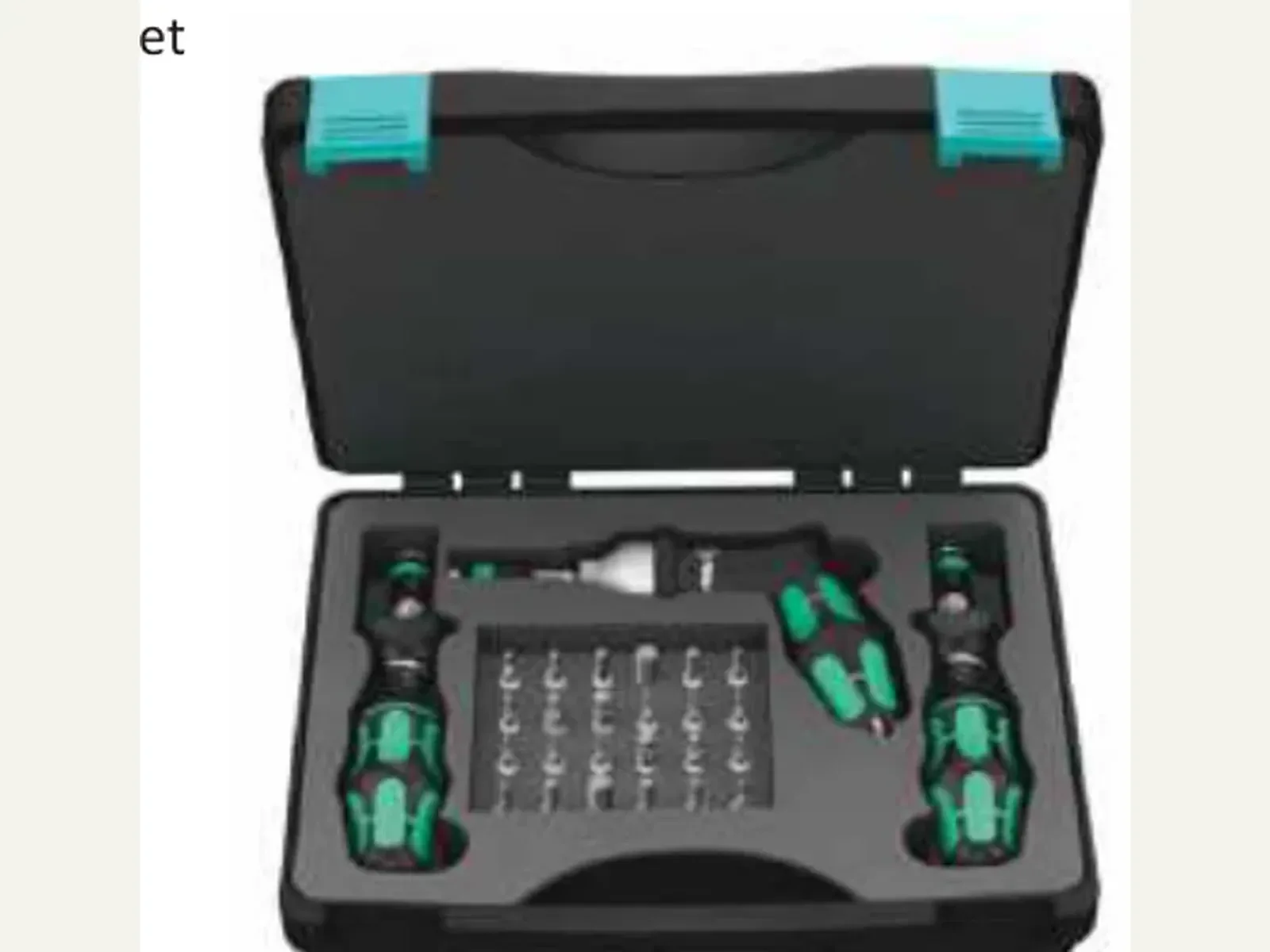

| Набор динамометрических отверток: биты Torx®, шестигранные биты, биты с плоским лезвием, Н·м | |||
|---|---|---|---|
| Тип | Шт. | Размер | Артикул комплекта |
| Бита с плоским лезвием | 1 | 0.3 - 1.2 Н·м | 103086 |
| Бита с плоским лезвием | 1 | 1.2 - 3.0 Н·м | — |
| Бита с плоским лезвием | 1 | 4.0 - 8.0 Н·м | — |
| Динамометрическая отвёртка | 3 | T6 | — |
| Динамометрическая отвёртка | 3 | T7 | — |
| Динамометрическая отвёртка | 3 | T8 | — |
| Динамометрическая отвёртка | 1 | T16 | — |
| Динамометрическая отвёртка | 1 | T20 | — |
| Динамометрическая отвёртка | 1 | T25 | — |
| Шестигранная бита | 3 | s2 | — |
| Шестигранная бита | 3 | s2.5 | — |
| Шестигранная бита | 2 | s3 | — |
| Шестигранная бита | 2 | s4 | — |
| Шестигранная бита | 1 | s5 | — |
| Бита с плоским лезвием | 1 | 0.5 x 3.0 | — |
Принадлежности и техинформация · 2
7 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Тип | Размер | Артикул комплекта |
|---|---|---|
| A | s1.5 / s2 / s2.5 / s3 / s4 | 103025 |
| B | s4 / s5 / s6 / s8 / s10 / s12 / s14 | — |
| C | s7 | — |
| F | s4 | — |
| H | T6 / T7 / T8 / T15 / T20 / T25 | — |
| K | 0.5 x 3 | — |
| P | s13 / s15 / s19 | — |
