Сервисные ключи типов A–F, K, P · стр. 366
Принадлежности и техинформация

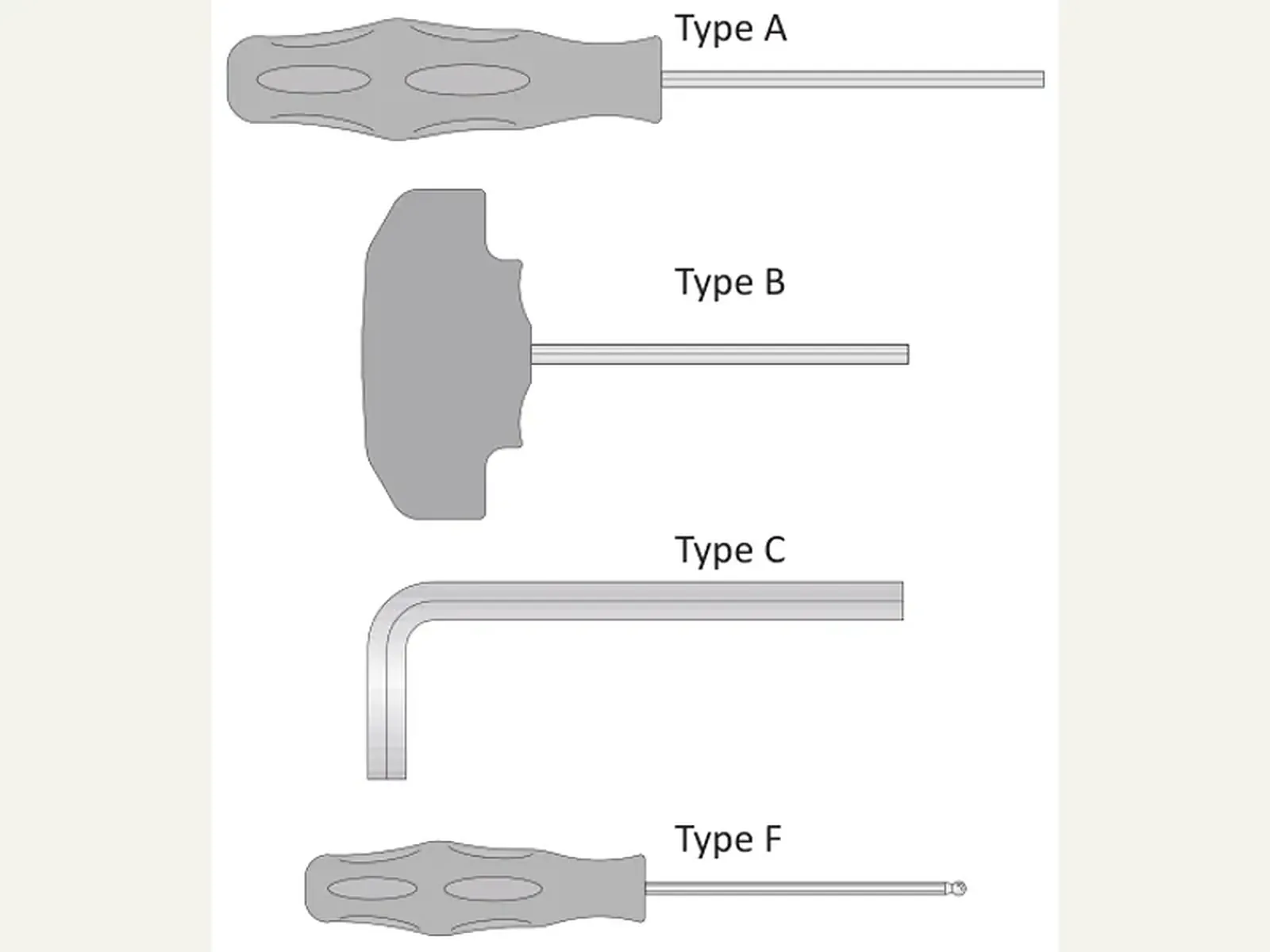

- Сервисный ключ для державок пластин и крепежные винты (Type A, B, C, F) Type A
Сервисные ключи типов A–F, K, P.
Назначение
Сервисные ключи типов A–F, K, P для затяжки узлов сборки.
Принцип работы и конструкция
Тип ключа должен совпасть с винтом и посадочным местом; момент — из строки таблицы.
Технические параметры
Типы и размеры ключей — в таблице листа.
Соответствие стандартам
Дисбаланс — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент затяжки и размер ключа — в таблице этого листа.
Классы G из ISO 1940-1 к модульной сборке не применяют. Режимы резания, если приведены на соседних листах, не являются нормативом раздела.
Применение и подбор
В запросе указывают артикул ключа и тип (A–F, K, P).
Сервисные ключи для державок пластин и крепежных винтов (тип A, B, C, F) Тип A
14 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Сервисный ключ | Артикул |
|---|---|
| s1.5 / A | 215472 Заказать |
| s2 / A | 215473 Заказать |
| s2 / B | 415761 |
| s2.5 / A | 115575 Заказать |
| s2.5 / B | 415577 Заказать |
| s3 / A | 115630 Заказать |
| s3 / B | 415578 Заказать |
| s4 / B | 115576 / 415164 Заказать |
| s4 / F | 315265 / 115577 |
| s4 / B s5 / B s5 / B | 415164115577415168 / 415165 Заказать |
| s6 / B s8 / B s8 / C | 115578 115579 415616 Заказать |
| s10 / B | 115580 / 415611 |
| s12 / B | 215638 |
| s14 / C | 215639 |
Привод с фиксированным крутящим моментом (тип B, H)
6 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Сервисный ключ | Артикул |
|---|---|
| T6 / H | 115537 Заказать |
| T7 / H | 115591 Заказать |
| T8 / H | 115590 Заказать |
| T15 / H | 115664 Заказать |
| T20 / H | 215150 Заказать |
| T25 / B | 415121 Заказать |
Ключи
5 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Динамометрический ключ (Тип K)
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Ключ (Тип P)
1 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
