Назначение

Принадлежности соединения MVS: штифты, прижимы, балансировочные винты, ключи.

Штифт даёт формозамкнутое положение, прижим держит пластину, ключ выдерживает момент затяжки. Конус шпинделя на принадлежности не выполнен.

Моменты, ключи и посадочные размеры — в таблице листа.

Дисбаланс — ISO 16084 и ISO 21940-11. Предельная частота — ISO 15641. Момент затяжки и размер ключа — в таблице этого листа.

Классы G из ISO 1940-1 к модульной сборке не применяют. Режимы резания, если приведены на соседних листах, не являются нормативом раздела.

В запросе указывают артикул из таблицы, посадочное место и момент затяжки.

Принадлежности

Найти в таблице 15 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Принадлежности. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

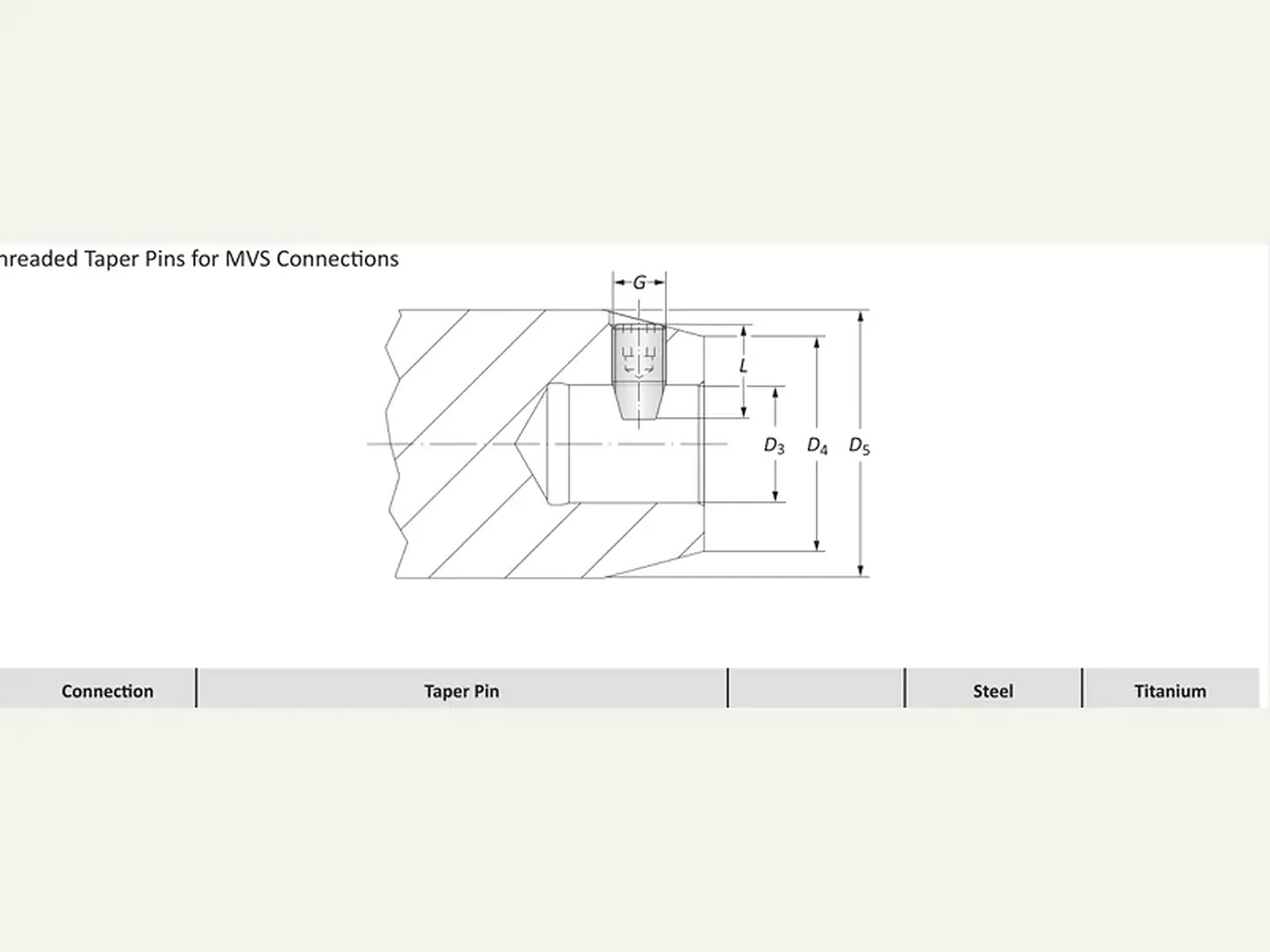

D4 / D3, мм	G	L, мм	D5, мм	Сервисный ключ	Артикул	Артикул
22 - 11	M5 x 0.5	8.30	32.00	s2.5 / A	215375	- Заказать
22 - 11	M5 x 0.5	16.00	40.00	s2.5 / A	215376	- Заказать
22 - 11	M5 x 0.5	16.00	50.00	s2.5 / A	215376	- Заказать
22 - 11	M5 x 0.5	16.00	63.00	s2.5 / A	215376	- Заказать
25 - 14	M8 x 1.0	10.40	32.00	s4 / B	132142	- Заказать
25 - 14	M8 x 1.0	10.40	36.00	s4 / B	132142	- Заказать
32 - 18	M8 x 1.0	10.40	35.00	s4 / B	132142	- Заказать
32 - 18	M8 x 1.0	14.50	37.00	s4 / B	132143	- Заказать
32 - 18	M8 x 1.0	14.50	40.00	s4 / B	132143	- Заказать
32 - 18	M8 x 1.0	14.50	46.00	s4 / B	132143	- Заказать
40 - 22	M10 x 1.0	14.50	40.00	s5 / B	133113	- Заказать
40 - 22	M10 x 1.0	17.80	47.00	s5 / B	132144	- Заказать
40 - 22	M10 x 1.0	17.80	50.00	s5 / B	132144	- Заказать
50 - 28	M12 x 1.0	16.70	63.00	s6 / B	132145	415334 Заказать
63 - 36	M16 x 1.5	19.80	80.00	s8 / B	132146	415336 Заказать
